1實訓目的

·1. 學習使用MCGS嵌入版組態軟件設計實現對樓宇升降電梯的設計的模擬控制。

·2. 了解MCGS嵌入版組態軟件的組態過程、操作方法和實現功能等環節。

·3. 學會使用MCGS嵌入版組態軟件設計實現對液體自動混合裝置監控系統的模擬控制的全過程。

·4. 樓宇升降電梯的設計使用觸摸屏來控制歐姆龍PLC實現電梯的相關功能的實現。

2實訓設備

·計算機1臺、MCGS嵌入版組態軟件1套TP717B型MCGS觸摸屏1臺、數據通信線2根、歐姆龍 PLC 1臺、 PLC軟件1套。

3工藝過程及控制要求

·1．升降電梯靜止狀態時應處于某個樓層，將呼叫按鈕、傳感器比較。當呼叫數 據值大于傳感器數據值，升降電梯上行；當呼叫數據值小于傳感器數據值，升降電梯下行；當呼叫數據值等于傳感器數據值，升降電梯停止；

·2．升降電梯到達某層時，開門指示燈亮。當在關門的狀態下才能繼續運行。升降電梯升到某層時，應在該層停留一定的時間后再次處理其他樓層的呼叫信號。

·3．設置用戶權限管理。

·4．每層電梯由指示燈、控制開關，檢測信號燈組成。

·5．設置報警按鈕。當在報警狀態時，電梯停止運行。

4畫面設計與制作1.工藝流程

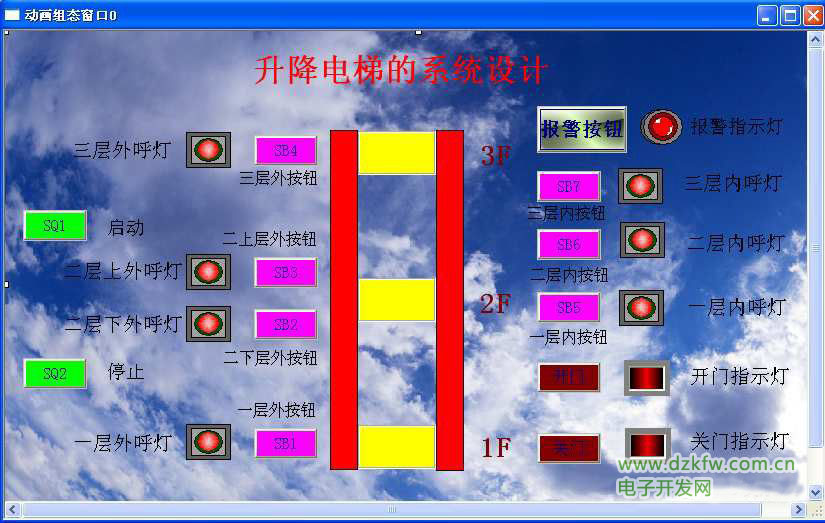

·進入樓宇升降電梯的系統工程就自動鏈接到升降電梯的控制界面打開。升降電梯控制界面，啟動按鈕樓宇升降電梯系統開始啟動。按一層外呼按鈕，電梯便自動升至當前層—1F，這時可以按電梯的運行方式點擊按鈕進行工作。當按停止按鈕，電梯就會停止運行，當前界面消失。當在正常運行時按報警按鈕的時候，報警指示燈便會閃爍，電梯便會停止消失。下面詳細介紹一下電梯的具體運行方式。

·1.當升降電梯停于一層或二層時，按三層外呼按鈕或三層內呼按鈕呼叫，則升降電梯上升至3F停止，電梯開門。

·2.當電梯停于三層或二層時，按一層外呼按鈕或一層內呼按鈕呼叫，則升降電梯下降至1F停止，電梯開門。

·3.當升降電梯停于一層時，按二層外上下呼按鈕、二層內呼按鈕呼叫，則升降電梯上升至2F停止，電梯開門。

·4.當升降電梯停于三層時，按二層外上下呼按鈕、二層內呼按鈕呼叫，則升降電梯下降至2F停止，電梯開門。

·5.當升降電梯上升或下降途中，任何反方向的按鈕呼叫均無效。

2.建立工程

·進入MCGS嵌入版組態軟件并新建一個名為樓宇升降電梯的工程,在菜單“文件”選擇“工程另存為”選項, 把新建工程存為: D：\MCGSE\WORK\樓宇升降電梯的系統設計。進入MCGS 嵌入版組態軟件組態平臺單擊“新建窗口”按鈕，創建2個新的用戶窗口以圖標形式顯示，分別命名為“升降電梯系統窗口”、“封面窗口”。

·選中新建窗口單擊“窗口屬性”，進入“用戶窗口屬性設置”，將“窗口名稱”和“窗口標題”改為所需的名稱，在“窗口位置”中選中“最大化顯示”，其他屬性設置不變，單擊“確認”退出完成。將其他窗口也進行相同的設置則新建窗口完成，用戶窗口運行效果圖用戶窗口如圖實訓3-

1所示。

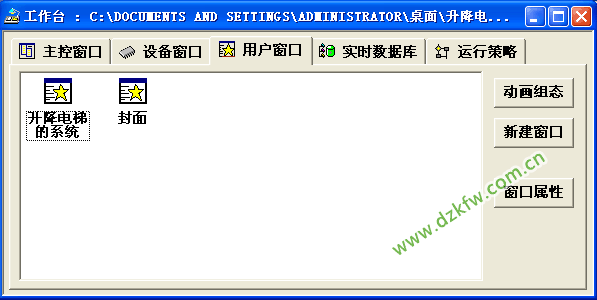

圖實訓3-1 用戶窗口

3.定義數據對象

·數據對象是構成實時數據庫的基本單元，建立實時數據庫的過程也就是創建數據對象。定義數據對象包括：

·（1）指定數據對象的名稱、類型、初始值和數值范圍。

·（2）確定與數據變量存盤相關的參數，如存盤周期、存盤時間范圍等。

·打開工作臺的“實時數據庫”窗口標簽，進入實時數據庫窗口頁。按“新增對象” 按鈕，在窗口的數據變量列表中，增加新的數據變量，多次按該按鈕則增加多個數據變量，分別添加19個變量并進行屬性設置。鼠標點擊工作臺的“實時數據 庫”窗口標簽，進入實時數據庫窗口頁。按“新增對象” 按鈕，在窗口的數據變量列表中，增加新的數據變量，選中變量，按“對象屬性”按鈕或雙擊選中變量，則打開對象屬性設置窗口。

·在實時數據庫添加SB1、SB2、SB3、SB4、SB5、SB6、

SB7、SQ1、SQ2、HL1、HL2、HL3、HL4、HL5、HL6、

HL7、L1、L2、L3等實時數據庫的數據對象的建立。實時數據庫的數據對象見表實訓3-1所示。

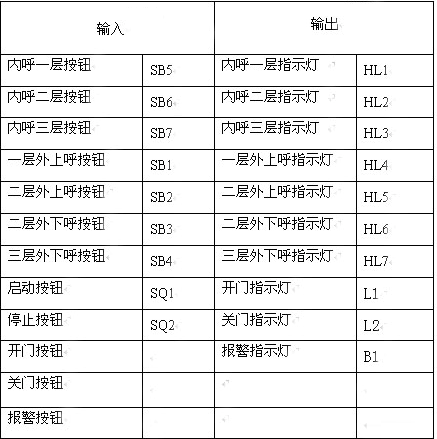

表實訓3-1 實時數據庫

4.動畫連接

·上述過程創建完成后，樓宇升降電梯的系統還需要把各個圖素與數據庫中的相應變量建立聯系，才能使畫面動起來。建立動畫連接后，組態系統根據實時數據庫中的變量變化，圖形對象可以按照動畫連接的要求變化。以下是樓宇升降電梯的系統的監控主窗口的動畫連接過程；

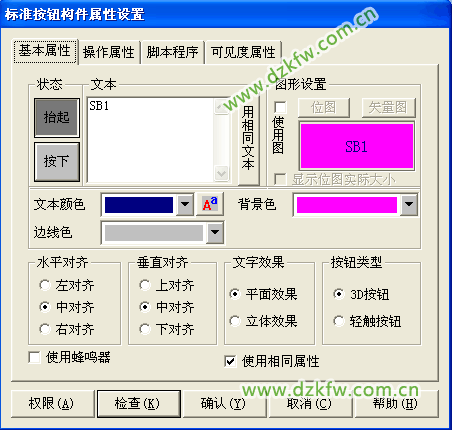

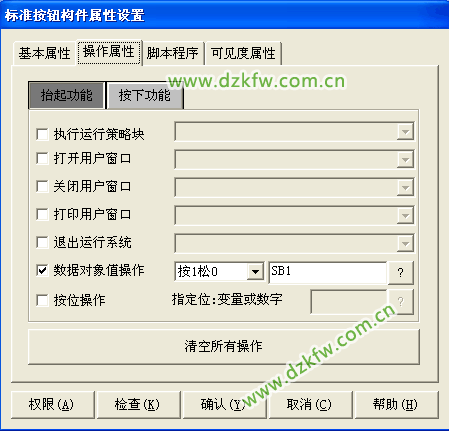

·開關型構件的屬性設置；在用戶窗口中，雙擊自動窗口進入，選中SB1變量雙擊，則彈出單元屬性設置窗口。選中組合圖符單擊則進入動畫組態屬性設置，如圖實訓3-2所示進行設置。其他開關型構件的設置如SB1、SB2、SB3、SB4、SB5、SB6、SB7、SQ1、SQ2、HL 1、HL2、HL3、HL4、HL5、HL6、HL7、L1、L2、L3跟SB1變量屬性設置方法相同。

圖實訓3-2 SB1變量的屬性設置

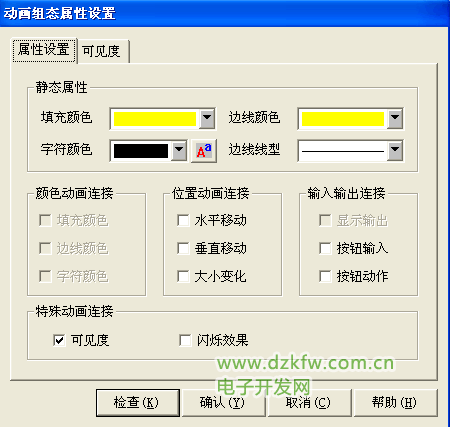

·轎廂垂直構件屬性設置：在用戶窗口中雙擊升降電梯窗口進入，選中轎廂構件雙擊進入轎廂構件單元屬性設置窗口。點擊動畫組態設計的可見度選項在表達式填入：轎廂變量。

·每個樓層都有不同的轎廂構件，轎廂的設置方法相同。具體步驟如圖實訓3-3所示設置。

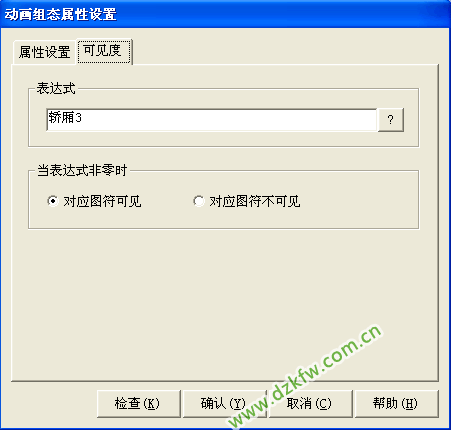

圖實訓3-3 轎廂垂直構件屬性設置

5.運行策略設置

·腳本程序的編寫是在用戶窗口屬性設置完成的，進入用戶窗口中右鍵自動窗口進入窗口循環 腳本編輯狀態屬性設置；設定循環時間為100ms，腳本程序如下進行編輯操作。腳本程序是用來完成特定操作和處理的程序。腳本程序如下所示。

·IF SQ3=1 THEN SQ2=0 ENDIF

·IF SB1=1 AND SQ3=1 THEN 轎廂=1、轎廂2=0、轎廂3=0、SB2=0、SB3=0、SB4=0、

SB5=0 、SB6=0

·SB7=0、關門=0、開門=1 ENDIF

·IF SB2=1 AND SQ3=1 THEN轎廂2=1、轎廂=0、轎廂3=0、 SB1=0、 SB3=0、SB4=0 、

SB5=0、 SB6=0

·SB7=0、關門=0、開門=1 ENDIF

·IF SB3=1 AND SQ3=1 THEN轎廂2=1、轎廂=0、轎廂3=0、SB2=0、 SB1=0、SB4=0 、

SB5=0 、SB6=0

·SB7=0、關門=0、開門=1 ENDIF

·IF SB4=1 AND SQ3=1 THEN轎廂3=1、轎廂=0 、轎廂2=0 、SB2=0 、SB3=0 、SB1=0 、

SB5=0 、SB6=0

·SB7=0、關門=0、開門=1 ENDIF

·IF SB5=1 AND SQ3=1 THEN轎廂=1、轎廂2=0、轎廂3=0 、SB2=0 、SB3=0 、SB4=0 、

SB1=0 、SB6=0

·SB7=0、關門=0、開門=1 ENDIF

·IF SB6=1 AND SQ3=1 THEN轎廂2=1、轎廂=0、轎廂3=0、 SB2=0、 SB3=0、 SB4=0、

SB5=0 、SB1=0

·SB7=0、關門=0、開門=1 ENDIF

·IF SB7=1 AND SQ3=1 THEN轎廂3=1、轎廂=0、轎廂2=0、 SB2=0、 SB3=0、 SB4=0 、

SB5=0、 SB6=0

·SB1=0、關門=0、開門=1 ENDIF

·IF SQ2=1 THEN SB1=0、SB2=0、SB3=0、SQ3=0、開門=0、關門=0、轎廂=0、轎廂2=0、轎廂3=0 、SB4=0

·SB5=0 、SB7=0 ENDIF

·IF 報警按鈕=1 THEN報警指示=1、轎廂=0、轎廂2=0、轎廂3=0、ENDIF

6.設備連接

·設備窗口是MCGSS嵌入版組態軟件的重要組成部分，在設備窗口建立

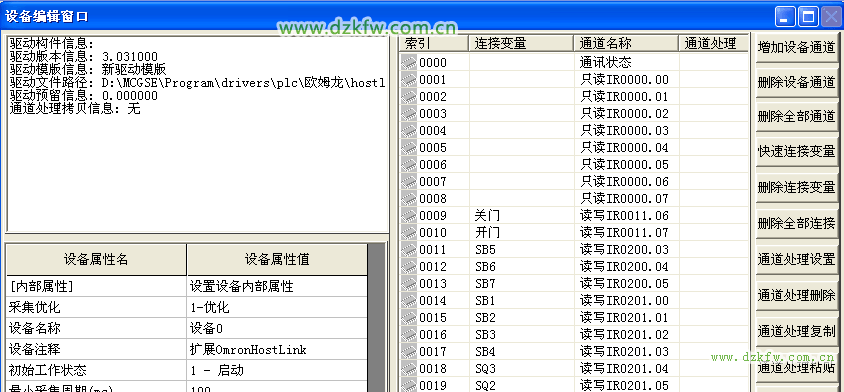

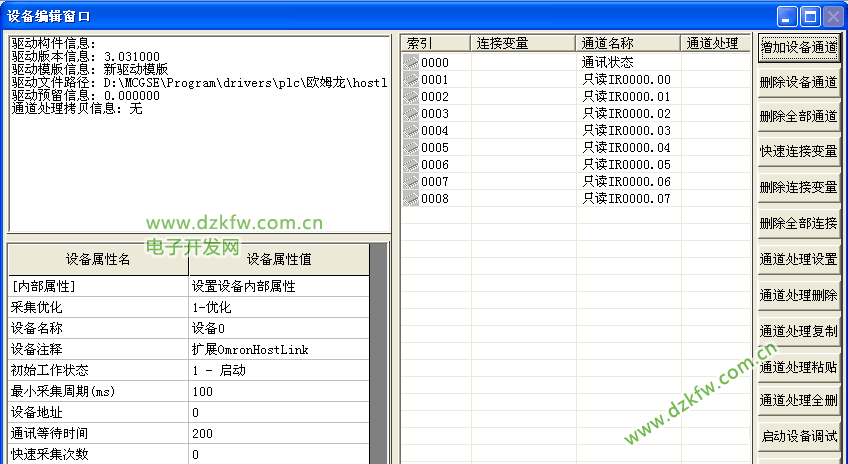

系統與外部硬件設備的鏈接關系。設備窗口使系統工程能夠從外部設備讀取數據并控制外部設備的工作狀態和相關信息，實現對工業過程的實時監控。設備窗口是連接和驅動外部設備的工作環境。MCGS嵌入版組態軟件提供了多種類型的“設備構件”，作為系統工程與外部設備進行聯系的媒介。進入設備窗口從設備構件工具箱里選擇相應的構件，配置到窗口內建立接口與通道的連接關系，設置相關的屬性即完成了設備窗口的組態工作。運行時應用樓宇升降電梯的系統窗口含有的設備構件如圖實訓3-4所示。
