今天來談?wù)劃衩綦娮璧膽?yīng)用，在這之前先稍微介紹一下濕敏電阻。

什么是濕敏電阻？

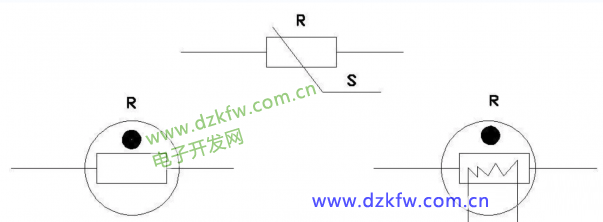

濕敏電阻是電阻值隨環境相對濕度而變化的敏感元件，主要是由濕敏層、電極和具有一定機械強度的絕緣基體所組成。

濕敏電阻工作結構原理

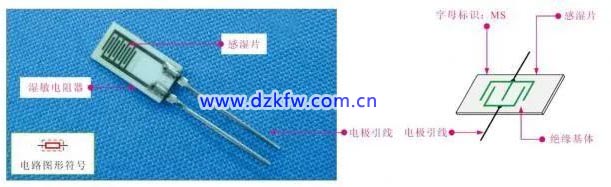

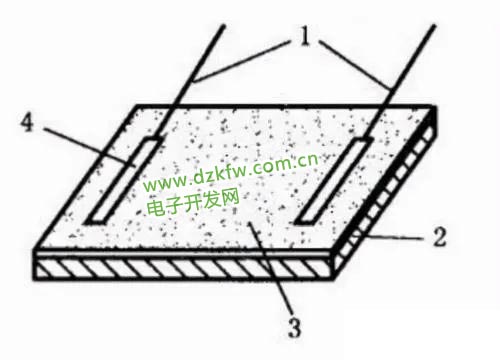

濕敏電阻式傳感器主要由感濕層3、電極4和具有一定機械強度的絕緣基片2組成，如圖1所示。感濕層在吸收了環境中的水分后引起兩電極間電阻值的變化，這樣就將相對濕度的變化轉換成電阻值的變化。

濕敏電阻只能用交流的，直流會導致濕敏失效，因?yàn)橹绷鞯碾妶鰰��?dǎo)致高分子材料中的帶電粒子偏向兩極，一定時間以后濕敏電阻就會失效。所以必須用交流維持其動態平衡。

濕敏電阻種類和特性

濕敏電阻器也可細分為正系數濕敏電阻器和負系數濕敏電阻器兩種。

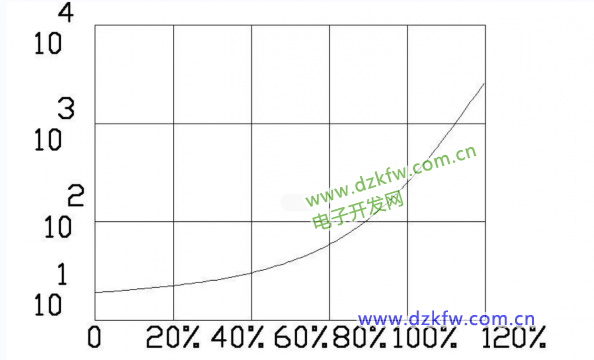

正系數濕敏電阻器是當濕度增大時，阻值明顯增大；當濕度減小時，阻值會顯著減小。

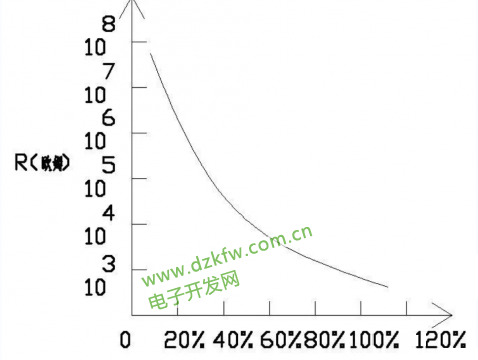

負系數濕敏電阻器是當濕度減小時，阻值會明顯增大；當濕度增大時，阻值會顯著減小。

濕敏電阻的應用

濕敏電阻器廣泛應用于洗衣機、空調器、錄像機、微波爐等家用電器及工業、農業等方面作濕度檢測、濕度控制用。

1、濕敏電阻測量

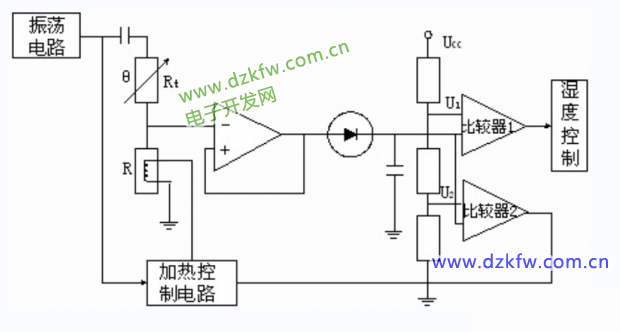

圖中R為濕敏電阻，為溫度補償用熱敏電阻。當傳感器的輸出電壓通過跟隨器并經整流和濾波后，一方面送入比較器1與參考電壓U1比較，其輸出信號控制某一濕度；另一方面送到比較器2與參考電壓U2比較，其輸出信號控制加熱電路，以便按一定時間加熱清洗。

2、濕敏電阻-嬰幼兒尿床報警

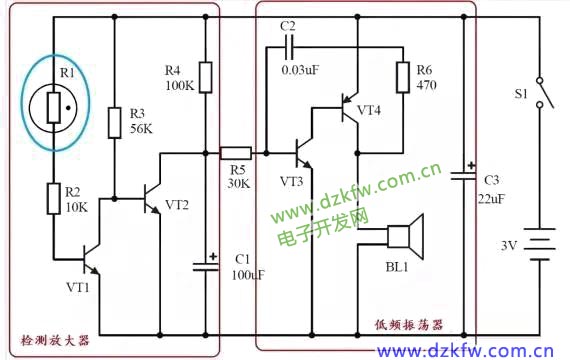

如下所示采用濕敏電阻器構成的嬰幼兒尿床報警器。它在嬰幼兒的尿布尿濕后發出聲音報警，起提醒作用。

電源接通后，由于尿布不濕，所以濕敏電阻器R1處于高阻值狀態，這時VT1無基極電流而處于截止?fàn)顟B(tài)；VT2則進入飽和導通狀態，其集電極為低電平，通過R5加到VT3基極，使VT3截止，這時低頻振蕩器電路不工作。

在尿布濕了之后，濕敏電阻器R1的阻值下降許多，這樣VT1基極有較大電流，VT1飽和導通，其集電極為低電平，使VT2截止。這時，3V直流電壓通過電阻R4對電容C1充電，這一充電就是一個延時電路，隨著C1上充到的電壓到一定程度后，加到VT3基極，使VT3和VT4獲得正常直流偏置電壓而進入震蕩工作狀態，這時揚聲器BL1發出聲響，進行提示。

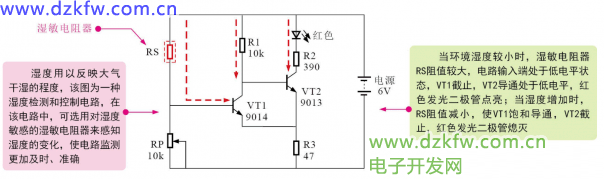

3、檢測大氣濕度

如圖所示，圖中圈出來的為濕敏電阻，當環境溫度較小的時候，濕敏電阻的阻值較大，電路輸入端處于低電平狀態，VT1截止，VT2導通處于低電平，紅色發光二極管點亮。當濕度增加時，濕敏電阻阻值減小，使VT1飽和導通，VT2截止，紅色發光二極管熄滅。

除此之外，濕敏電阻還有許多應用。

濕敏電阻參數

1、相對濕度

相對濕度是指在某一溫度下，空氣中所含水蒸氣的實際密度與同一溫度下飽和密度之比，通常用“RH”表示。例如：20%RH，則表示空氣相對濕度為20%。

2、濕度溫度系數

濕度溫度系數是指在環境濕度恒定時，濕敏電阻器在溫度每變化1℃時其濕度指示的變化量。

3、靈敏度

靈敏度是指濕敏電阻器檢測濕度時的分辨率。

4、測濕范圍

測濕范圍是指濕敏電阻器的濕度測量范圍。

5、濕滯效應

濕滯效應是指濕敏電阻器在吸濕和脫濕過程中電氣參數表現的滯后現象。

6、響應時間

響應時間是指濕敏電阻器在濕度檢測環境快速變化時，其電阻值的變化情況（反應速度）。

濕敏電阻怎么用？

濕敏電阻在使用時，必須要注意以下幾點：

1、電源選擇

濕敏電阻必須工作于交流回路中，若用直流供電，會引起多孔陶瓷表面結構改變，濕敏特性變劣。采用交流電源頻率過高，將由于元件的附加容抗而影響測濕靈敏度和準確性，因此應以不產生正、負離子積聚為原則，使電源頻率盡可能低。對離子導電型濕敏元件，電源頻率應大于50Hz，一般以1000Hz為宜。對電子導電型，電源頻率應低于50Hz。

2、線性化

一般濕敏元件的特性均為非線性，為便于測量，應將其線性化。

3、溫度補償

通常氧化物半導體陶瓷濕敏電阻濕度溫度系數為0.1～0.3，故在測濕精度要求高的情況下必須進行溫度補償。

4、測濕范圍

電阻式濕敏元件在溫度超過95％RH時，濕敏膜因濕潤溶解，厚度會發生變化，若反復結露與潮解，特性會變壞而不能復原。電容式傳感器在80％RH以上高濕及100％RH以上結露或潮解狀態下，也難以檢測。另外，切勿將濕敏電容直接浸入水中或長期用于結露狀態，也不要用手摸或嘴吹其表面。

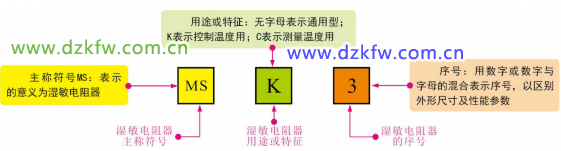

濕敏電阻怎么讀數？

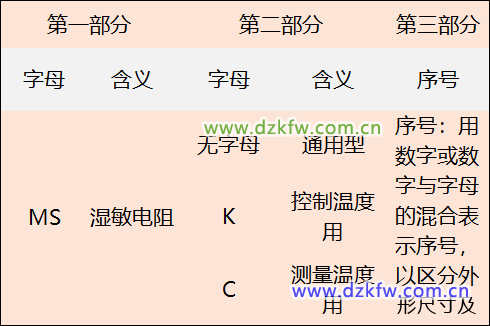

濕敏電阻器本身一般沒有標識信息，一般可根據其型號等信息識讀參數。

濕敏電阻測試方法

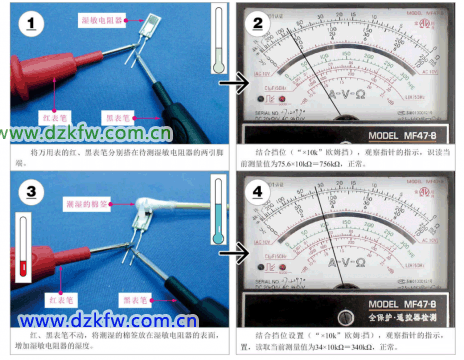

濕敏電阻器的檢測方法與熱敏電阻器的檢測方法相似，大家可以去看《抑制浪涌電流，為什么用NTC熱敏電阻？》這篇文章，不同的是在測量時需要通過改變濕度條件，用萬用表檢測濕敏電阻器的阻值變化情況判斷好壞。

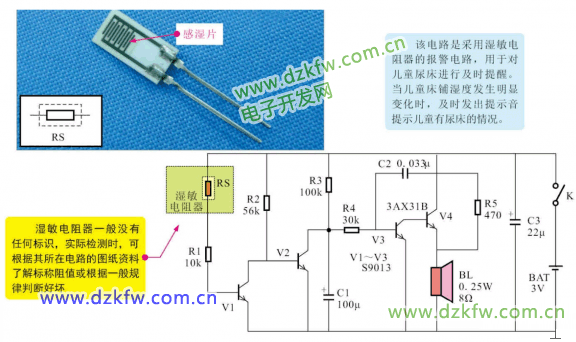

根據實測結果可對濕敏電阻器的好壞作出判斷。實際檢測時，濕敏電阻器的阻值應隨著濕度的變化而發生變化；若周圍環境的濕度發生變化，濕敏電阻器的阻值無變化或變化不明顯，則多為濕敏電阻器感應濕度變化的靈敏度低或性 能異常；

若實測濕敏電阻器的阻值趨近于零或無窮大，則說明該濕敏電阻器已經損壞；如果當濕度升高時所測的阻值比正常濕度下所測的阻值大，則表明該濕敏電阻器為正濕度系數濕敏電阻器；

如果當濕度升高時所測的阻值比正常濕度下所測的阻值小，則表明該濕敏電阻器為負濕度系數濕敏電阻器。

由上可知，在濕度正常和濕度增大的情況下，濕敏電阻器都有一固定值，表明濕敏電阻器基本正常。若濕度變化，阻值不變，則說明該濕敏電阻器的性能不良。在一般情況下，濕敏電阻器若不受外力碰撞，不會輕易損壞。
