FX2N-4AD輸出特性關系如圖8-8所示。輸入模擬量和輸出數字信號之間的關系理想狀態下如圖8-8所示。在實際使用過程中增益發生變化或者發生偏移，需要進行線性校正。    FX2N-4AD的線性校正是通過對21~ 24號數據緩沖區寫入相應的數據完成的。    1．21號數據緩沖區    21號數據緩沖區的低兩位b1b0用于允許或禁止增益、偏移量的校正。當b1b0= 10時，禁止校正；當b1b0= 01時，允許校正。一般情況下在校正完畢后設置為禁止校正。    2．22號數據緩沖區    22號數據緩沖區的低8位用于選中需要校正的通道。b0~b7分別對應于O1、G1、O2、G2、O3、G3、O4、G4。O1 =1表示允許對1號通道的偏移量進行調節，G1=1表示允許對1號通道的增益量進行調節……O4 =1表示允許對4號通道的偏移量進行調節，G4 =1表示允許對4號通道的增益量進行調節。    3．23號數據緩沖區    23號數據緩沖區用于寫入偏移量，單位是mV、VA，分辨率為5 mV、20μA。    4． 24號數據緩沖區    24號數據緩沖區用于寫入增益量，單位是mV、μA，分辨率5 mV、20 μA。    圖8-9所示的程序，將通道1的偏移量設置為0V、增益量設置為2.5 V。

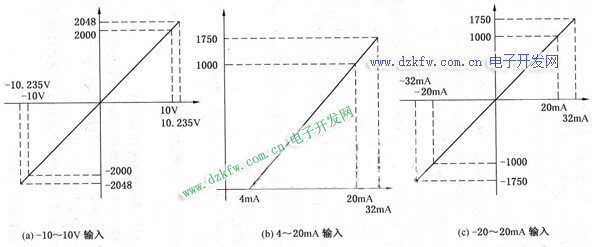

    圖8-8    FX2N -4AD輸出特性

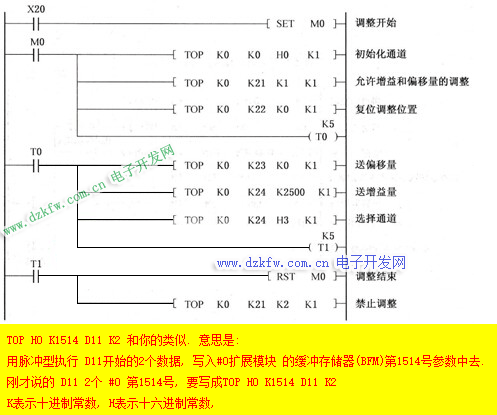

    圖8-9    增益、偏移量的調整
