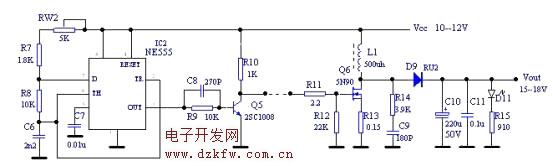

圖  555 時基 DC/DC 開關電源電原理圖

    電路中，NE555、RW2、R7、R8、C6組成多諧振蕩電路，由NE555的引腳3輸出振蕩波形；R9、C8組成加速電路，Q5為推動管；Q6 組成電流開關電路，L1是儲能元件，R14、C9是阻尼元件；D9、C10、C11組成輸出整流濾波電路；D11、R15為輸出電壓指示電路。
    上電時，VCC通過RW2、R7、R8給C6充電，NE555輸出高電平，當C6的電壓>2/3VCC 時，NE555輸出翻轉，開始輸出低電平，引腳 7對地短路，此時C6通過R8對地放電，當C6上電壓<1/3VCC 時，NE555輸出翻轉，再次輸出高電平，引腳7對地呈現斷路，VCC再次向 C6充電，如此周而復始，在NE555的輸出端輸出周期矩形波。
    當NE555輸出低電平時，Q5截至，Q6導通，電源VCC經L1、Q6形成回路，電能轉換為磁能；當NE555輸出高電平時，Q5導通，Q6截至，由于電感，里面電流不能突變，此時L1上儲存的磁能轉換為電能，在L1兩端產生一自感應電壓，此自感電壓與電源電壓串聯起來一起經D9向C10充電，同時向負載提供電流。此電路輸出的電壓大于電源電壓，為一升壓式開關電源。
    通過調節RW2，可以改變NE555的振蕩周期，同時也改變了輸出波形的占空比，從而改變L1的儲能大小，最終改變了輸出電壓值。
