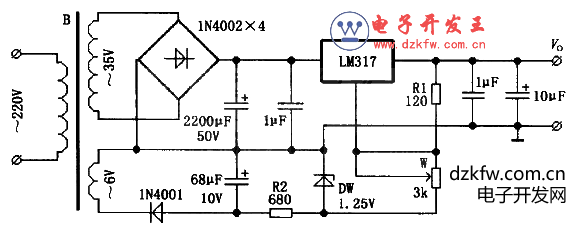

穩壓管Dw正極對地電壓為-1.25V，調壓電位器w的下端沒有接在地端，而是接在穩壓管正極，穩壓電源的輸出電壓仍然從三端穩壓器的輸出端與地之間獲得。這樣當w的阻值調到零時，R1上的1.25V電壓剛好和Dw上的-1.25V相抵消，從而使輸出電壓為0V。該電路可以從0V起調，輸出電壓可達30V以上。
LM317制作的從0V起調的電源,LM317 POWER SUPPLY
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2016-11-5
Tags：LM317,可調電源,0V起調的電源
