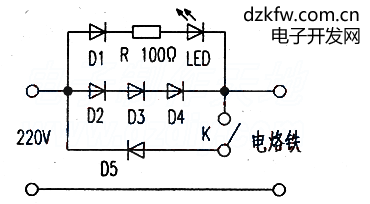

電烙鐵是常用的焊接工具，工作時默默無聞地發出熱量．只發熱不發光．使用者如果不試試熱不熱．就不知它是否在通電工作；有時忘了及時拔下電源插頭，會造成電能不必要的浪費，時間一長還容易燒壞烙鐵頭．甚至釀成事故。有時需降低一點電烙鐵溫度，以免焊壞元器件，但一般電烙鐵是不能調溫的，常需插上、拔下很麻煩。對于上述問題，可用附圖所示的電路來改善。
    在電烙鐵通電時．電源的正半周由電流在二極管D2、D3、D4上產生壓降．通過D1和限流電阻R使發光管LED發光；負半周時(開關K合上)，電流通過D5．由于二極管的壓降僅0.7v．故對于220v的電源而言是微不足道的．不會影響電烙鐵的正常使用。如將開關K斷開，則電路是半波供電狀態，電流的減小導致電烙鐵溫度下降，這樣既減少了電能的消耗又達到了調溫的目的。此外D1擋住了電源的反向電壓．從而保護了LED。整個電路非常簡單，元器件價格低廉且無特殊要求，有意者不難仿制，電路中D均為1N4007．R用1／4W的電阻。由于1N4007的電流為1A，故負載電流不可超過此值，好在常用的20W或35W電烙鐵遠達不到此值。另外提一下．此電路只適用于電烙鐵．就是白熾燈也不可用。
    該電路提供了通電發光指示和一擋調溫，讓使用者方便一點。
