# 駐極體麥克風放大電路

## 駐極體麥克風簡介

**駐極體麥克風(咪頭)基本結構**

駐極體麥克風的基本原理就是一個可變電容，它的電容值隨著聲音震動而變化。這樣將機械信號（聲音信號）轉換為了電信號。

駐極體麥克風屬于無源器件，沒有直接輸出電壓（電流）信號的能力。因此我們需要給其添加一個直流偏置，來讓其輸出電壓信號。

## 電路設計

**直流偏置部分**

給駐極體添加一個直流偏置，來讓其輸出電壓信號。

通過一個上拉電阻給麥克風供電，電阻和麥克風分壓，然后用一個電容來隔離直流部分。

## 放大電路

分壓后的產生的電壓信號較為微弱，因此使用集成運放來放大采集到的電壓，這里采用LM386作為集成放大芯片。

**引腳圖及引腳功能**

**應用圖**

**1、增益控制**

​                為了使 LM386 應用起來更靈活些，提供了兩條增益控制管腳（1 腳和 8 腳）。當 1 腳和 8腳開路時，1.35kΩ的電阻將增益置為 20(26dB)；當 1 腳和 8 腳外接一只電容將 1.35kΩ電阻旁路時，增益上升到 200（46dB）。如果外接一只電阻和電容串聯，增益將在 20 至 200 之間可任意調節。增益的控制也可通過 1 腳和地之間交流耦合一只電阻（FET）來實現。在一些特殊的應用中，也可平行于內部負反饋電阻外接阻容元件來進行增益和頻響調整。例如，我可以通過提升負反饋頻響網絡以補償揚聲器低頻段靈敏度低的缺點，它可以通過在 1 腳和 5 腳之間（平行于內部 15 kΩ電阻）接一個 RC 串聯網絡來實現。對于 6 dB 的有效低頻提升來說： R≈15 kΩ，當 8 腳開路時，能保證穩定工作的 R 最小值為 R=10 kΩ，如果 1 腳和 8 腳之間有旁路電容，則 R 的最小值降為 R=2 kΩ，有這項限制的原因?yàn)榉糯笃鲀?nèi)部補償僅至閉環增益大于 9。

**2、輸入偏置**

​                從內部等效電路可以看到，兩個輸入端各有一只 50 k的電阻接到地，輸入晶體管的基極電流約為 250nA，所以輸入端在開路時約有 12.5mV 的電壓。.當驅動 LM386 直流信號源的內阻大于 250 kΩ時，它將產生很小的附加失調（輸入端約為 2.5mV，輸出端約為 50mV）。當直流信號源的內阻在上述兩者之間時，我們可以通過在不用的那個輸入端與地之間接一只與信號源內阻一樣大的電阻來消除附加失調。當然，輸入端用交流耦合時，上面提到的附加失調電壓?jiǎn)栴}就不存在了。當把 LM386 用在較高的電壓增益（1 腳和 8 腳之間的 1.35k電阻旁路）場合時，必須將不用的那個輸入端旁路，防止增益的下降和可能出現的不穩定工作。它可以通過對地接一個0.1uF 的電容或直接對地短接來實現，取決于直流信號源的內阻。

​                我們這里采用的放大器增益=200的方案，電路圖如下。

**整體設計**

產品供電電壓--5V

輸出電壓--2.5-5V（可通過電位器調節初始電壓值，R1為分壓電阻，調節LM386的輸入電壓）

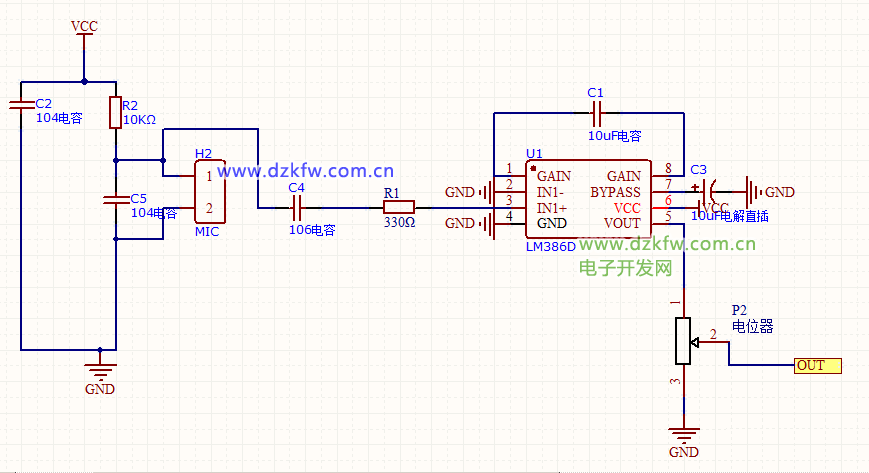

整體設計電路原理圖如下

## PCB設計

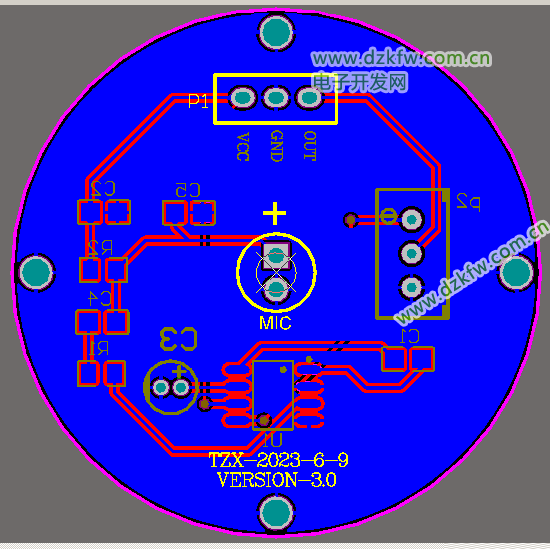

為應對現場情況，適配產品，PCB設計圖如下：LM386駐極體麥克風放大器原理圖和PCB源碼
