會員注冊一.布線方面的高級設置
1.如何進入PCB的這個布線規則選項:

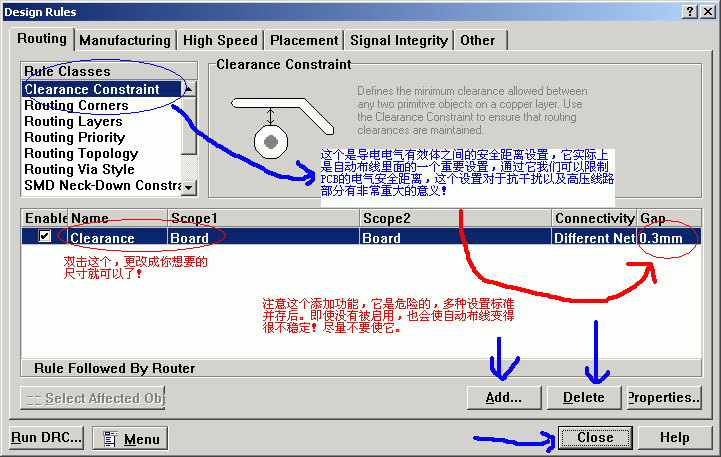

2.電氣安全距離的設置

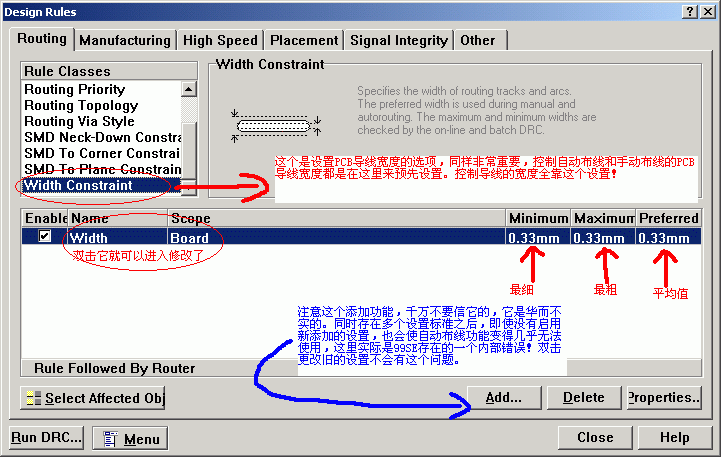

3.導線寬度的設置
4.學會了設置圖層就可以做單面板以及多層板,而不只是雙面板

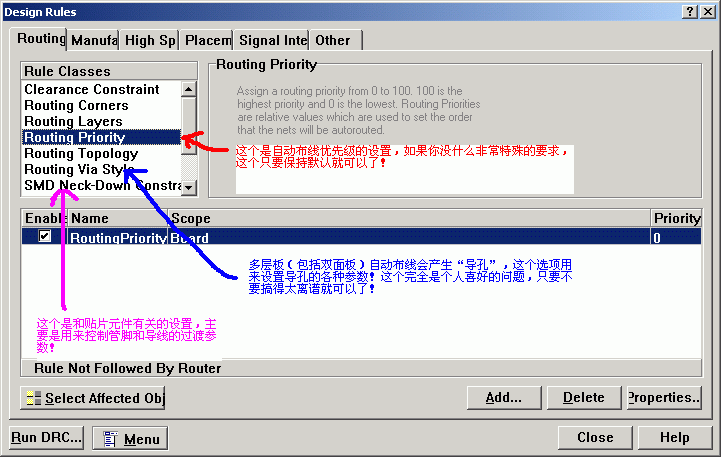

5.布線中線段拐角方式的設置

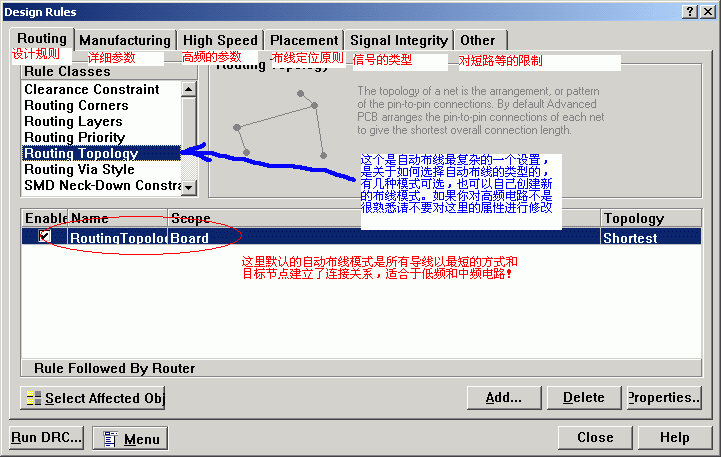

6.布線類型的選擇
7.一些其他的設置

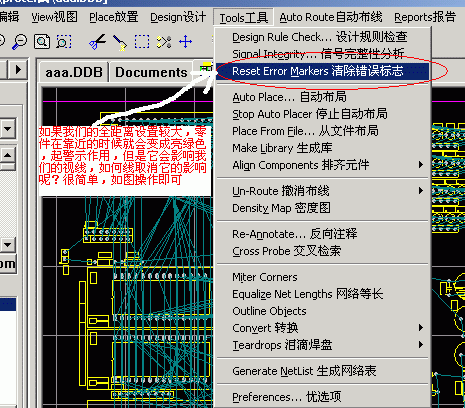

8.最后再學學如何清除錯誤標志
五天學會Protel 99SE:第五天一些高級的常用技巧
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2013-4-30
Tags：五天學會Prote l99 SE,protel,常用技巧
