會員注冊機動車電子閃光器電路二例,Electronic flasher
關鍵字：閃光燈電路

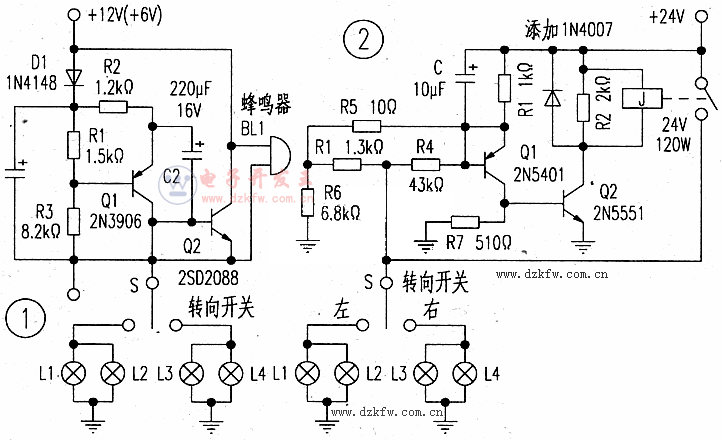

圖1的閃光器多用于摩托車。它只有“+、-”兩個引腳，工作時還有蜂鳴器起警示作用。
圖2的閃光器多用于柴油汽車：它有+24v、地、接轉向開關三個引腳。
這兩款閃光器的Q2都易損壞，建議用TIP41C(100V，6A、65w)等中功率管代換。圖2中的繼電器也容易損壞(一般是觸點燒蝕，打磨后還可使用)。為了保護Q2不被繼電器線圈的感應電動勢擊穿，可以按圖中所示加一只二極管。
