信捷PLC目前擁有XC系列（包括6大子系列及其擴展模塊）、XD系列（包括5大子系列及其擴展模塊）、XE系列（包括XE3系列PLC及其擴展模塊）、XL3系列（薄型）、XG1系列（中型）等系列，詳細如下：

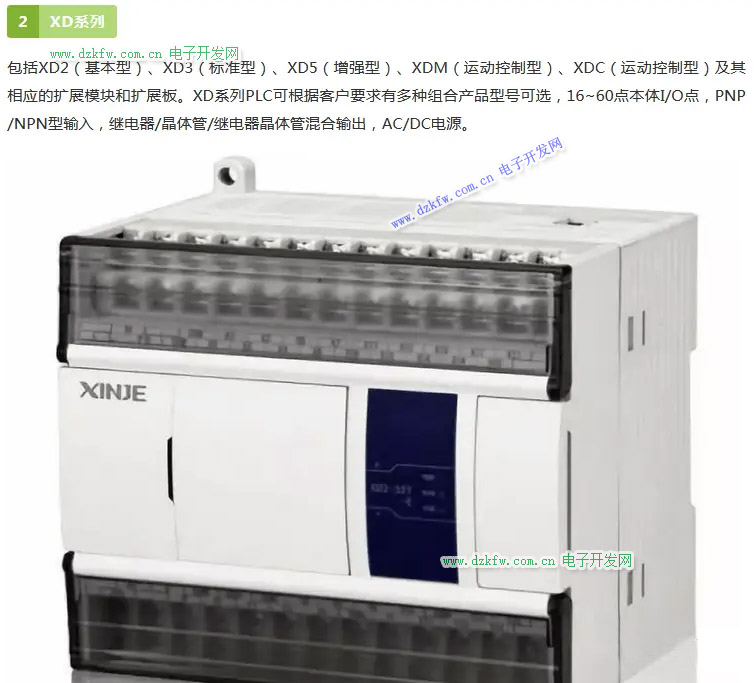

XDM系列 運動控制型(控制點數：24/32/48/60)

支持基本的運動控制指令，可實現兩軸聯動、插補、隨動等功能，可實現4軸獨立脈沖輸出，最多支持10軸脈沖輸出，同時支持標準型PLC的幾乎全部功能，如高速計數、中斷、PID控制等，具有更快的處理速度（大約是XC系列的15倍），可插SD卡用于存儲數據，本體帶有一個串口、一個USB下載口（支持高速下載、監控，速度可達12M），所有機型都支持?jǐn)U展模塊（16個）、BD板（1~2塊）和左擴展模塊（1塊）的連接。

XDC系列 運動控制型(控制點數：24/32/48/60)

具有更快的處理速度（大約是XC系列的15倍），支持浮點運算，最多可支持2路脈沖輸出，4路AB相高速計數，同時支持標準型PLC的幾乎全部功能，如高速計數、中斷、PID控制等，所有機型都支持?jǐn)U展模塊（16個）、BD板（1~2塊）和左擴展模塊（1塊）的連接，可插SD卡用于存儲數據，本體帶有兩個串口、支持運動控制總線，同時通過總線控制20個軸運行。

XD系列擴展模塊

現在有左擴展和右擴展兩種，當本體I/O點數無法滿足使用需求時，可以使用I/O擴展模塊來擴展點數；模擬量擴展模塊可以對信號進行D/A或A/D轉換，并可接收、處理溫度變送器信號；稱重?cái)U(kuò)展模塊可以將稱重傳感器的模擬量信號轉換成數字量；MA系列遠程擴展模塊采用RS 485通訊口，基于標準Modbus通訊協議，可連接PLC、觸摸屏、一體機及其他支持Modbus協議的設備，適用于溫度、流量、液位、壓力等過程控制系統。

XD系列擴展通訊BD板

XD現可擴展三種通訊BD板，有 485接口光纖接口，支持X-NET總線通訊功能；另可擴展RS232接口。

4

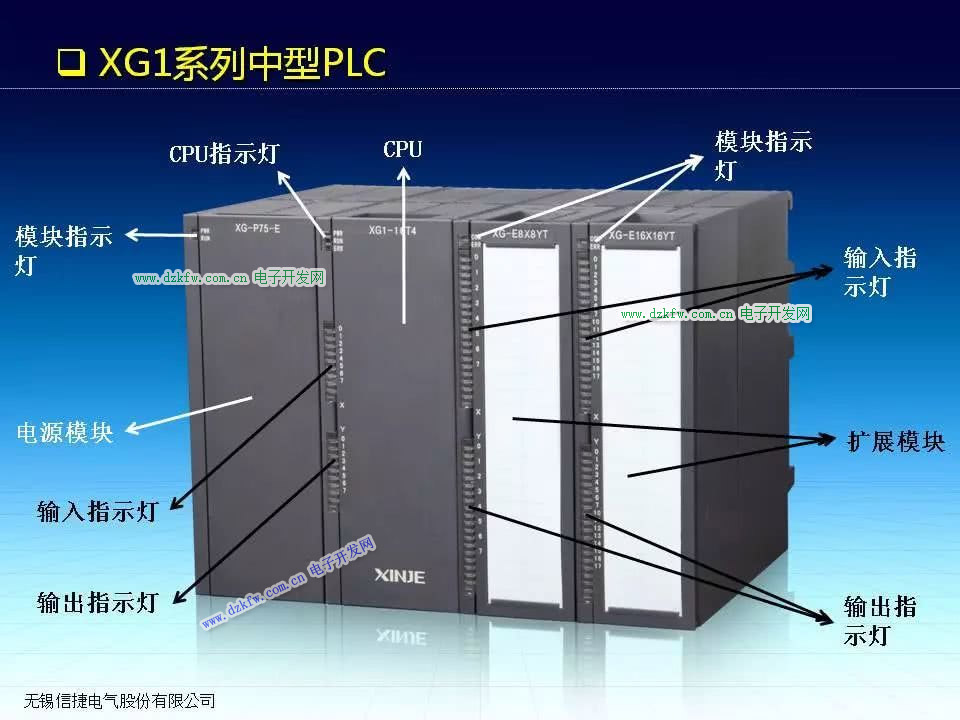

XG1系列

XG1系列是信捷最新款的模塊化中型PLC ，目標直指國內高端市場。它的強大特點如下：

（1） 超強運動控制支持功能；

（2）CPU處理速度全面提升；

（3） 可靠性更高；

（4） 新增以太網口通訊，方便快捷，功能強大，適應性更強。
