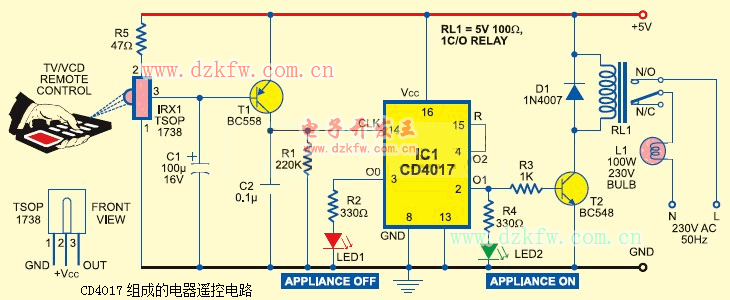

會員注冊用電視，DVD的普通遙控器，控制其他電器的開關，比如開燈，電扇，收音機等等，控制距離大概有10米。
TSOP1738接收從遙控器來的紅外信號，Pin 1 接地，Pin 2 接電源，中間有個電阻R5.輸出是Pin 3, 通過T1放大。
T1出來的信號傳到計數器CD4017, 它的Pin 3 接紅色LED1,當電器是關的時候，閃紅光。IC1通過Pin 2輸出，接綠色的LED2, 繼電器RL1 控制電器的開關（N/O）。
