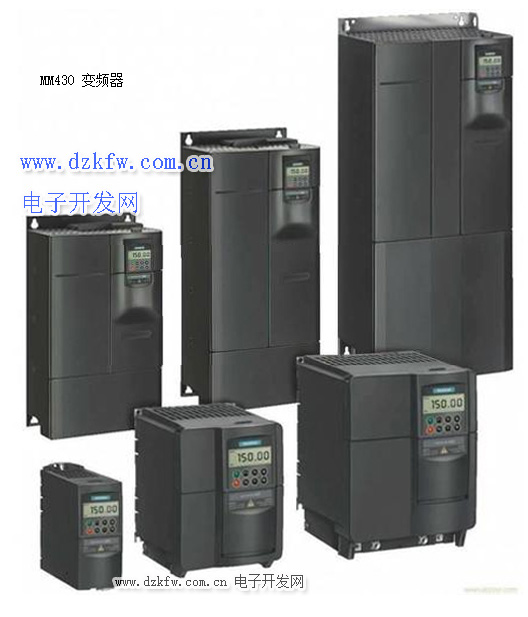

MicroMaster430，簡稱MM430


西門子變頻器MicroMaster430是全新一代標準變頻器中的風機和泵類變轉矩負載專家。功率范圍7.5kW至250kW。它按照專用要求設計，并使用內部功能互聯（BiCo）技術，具有高度可靠性和靈活性。控制軟件可以實現專用功能：多泵切換、手動/自動切換、旁路功能、斷帶及缺水檢測、節能運行方式等。
主要特征：
380V-480V±10%，三相，交流，7.5kW-250kW；
風機和泵類變轉矩負載專用；
牢固的EMC（電磁兼容性）設計；
控制信號的快速響應；
控制功能：
線性v/f控制，并帶有增強電機動態響應和控制特性的磁通電流控制（FCC），多點v/f控制；
內置PID控制器；
快速電流限制，防止運行中不應有的跳閘；
數字量輸入6個，模擬量輸入2個，模擬量輸出2個，繼電器輸出3個；
具有15個固定頻率，4個跳轉頻率，可編程；
采用BiCo技術，實現I/O端口自由連接；
集成RS485通訊接口，可選PROFIBUS-DP通訊模塊；
靈活的斜坡函數發生器，可選平滑功能；
三組參數切換功能：電機數據切換，命令數據切換；
風機和泵類專用功能：
多泵切換；
旁路功能；
手動/自動切換；
斷帶及缺水檢測 ；
節能方式；
保護功能：
過載能力為140%額定負載電流，持續時間3秒和110%額定負載電流，持續時間60秒;
過電壓、欠電壓保護；
變頻器過溫保護；
接地故障保護，短路保護；
I2t電動機過熱保護；
PTC Y電機保護。

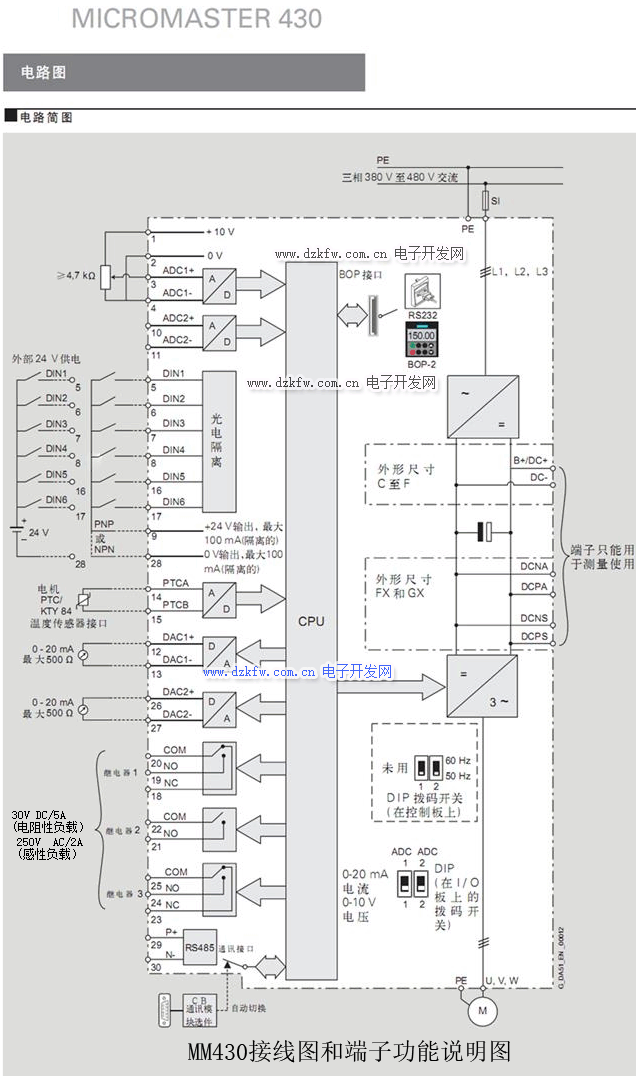

MM430接線圖和端子功能說明圖：

MM430端子說明：

1、2端子為DC10V電源輸出，1為+10V、2為0V，如果使用該電源給電位器供電，電位器阻值必須大于4700歐姆

3、4端子為模擬量輸入1，3正、4負，可連接電壓信號（例如0~10V）或電流信號（0~20mA或4~20mA），通過DIP1開關和參數選擇

10、11端子為模擬量輸入2，10正、11負，可連接電壓信號（例如0~10V）或電流信號（0~20mA或4~20mA），通過DIP2開關和參數選擇

5、6、7、8、16、17端子為變頻器數字量輸入

9、28端子為DC24V電源輸出，9為+24V、28為0V，該電源大輸出能力為100mA

12、13端子為變頻器模擬量輸出1，12正、13負，只能輸出電流信號（例如0~20mA或4~20mA）

26、27端子為變頻器模擬量輸出2，26正、27負，只能輸出電流信號（例如0~20mA或4~20mA）

18、19、20端子為變頻器繼電器輸出1，該觸點支持DC30V/5A或AC250V/2A負載，18和20為常閉觸點，19和20為常開觸點

21、22端子為變頻器繼電器輸出2，該觸點支持DC30V/5A或AC250V/2A負載，21和22為常閉觸點

23、24、25端子為變頻器繼電器輸出3，該觸點支持DC30V/5A或AC250V/2A負載，23和25為常閉觸點，24和25為常開觸點

29、30端子為變頻器自帶的RS485接口支持USS協議，29為P+、30為N-

14、15位電機溫度傳感器接口
