上排：1 2 3 4
中排：5 6 7 8
下排：9 10 11 12
最底：13 14
共4組常開、4組常閉，每組常開/常閉都各有一個公用端，即9、10、11、12。
1、2、3、4
是常閉；
5、6、7、8
是常開。最底
13、14
是線圈
注意：
底座上的接線端子不是這樣排列的，但底座上面的接線螺釘旁邊有和上面對應的數字，仔細看看。

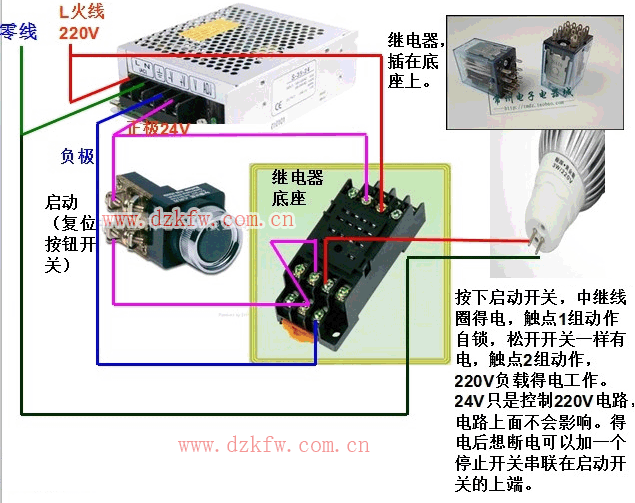

14腳 中間繼電器底座接線圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-08-19
在繼電器的透明罩殼上有印制上去的接線圖。
