之前我們講過，電容的選型和電容在不同電路中的應用場景有關，這篇文章就主要以橋式全波整流電路為例子，來進行所需的電容選型評估。

電容最小值：C = 負載電流I /（紋波電壓V * 頻率）

其中C--是所需的最小電容容值

負載電流I--就是整流電路的負載電流

紋波電壓V--是在整流器輸出端測到的電壓波動范圍

頻率--對于橋式全波整流電路，這是輸入信號頻率的兩倍。

實例分析：

為了便于理解，我們講解一下實際的例子，下面的電路是一個橋式整流電路，在 60Hz 時輸入電壓為120V，負載電流為 2A，紋波電壓要求為 43V（峰峰值），我們需要做的是評估一下所需C1的最小電容值。



根據(jù)這個公式：電容最小值：C = 負載電流I /（紋波電壓V * 頻率），可以得出：

Cmin = 2A / (43V X 2 X 60Hz) = 387uF；

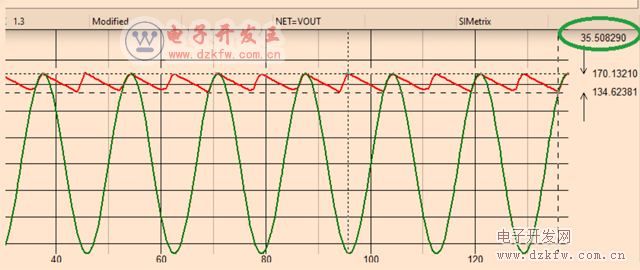

為了驗證我們的計算是否準確，我們可以使用仿真軟件進行仿真，當輸出電容使用387uF時，紋波電壓峰峰值為 35.5V。它接近計算結(jié)果43V，當然我們計算的結(jié)果是最小電容，因此通過選擇較高值的電容，紋波電壓將進一步降低。
