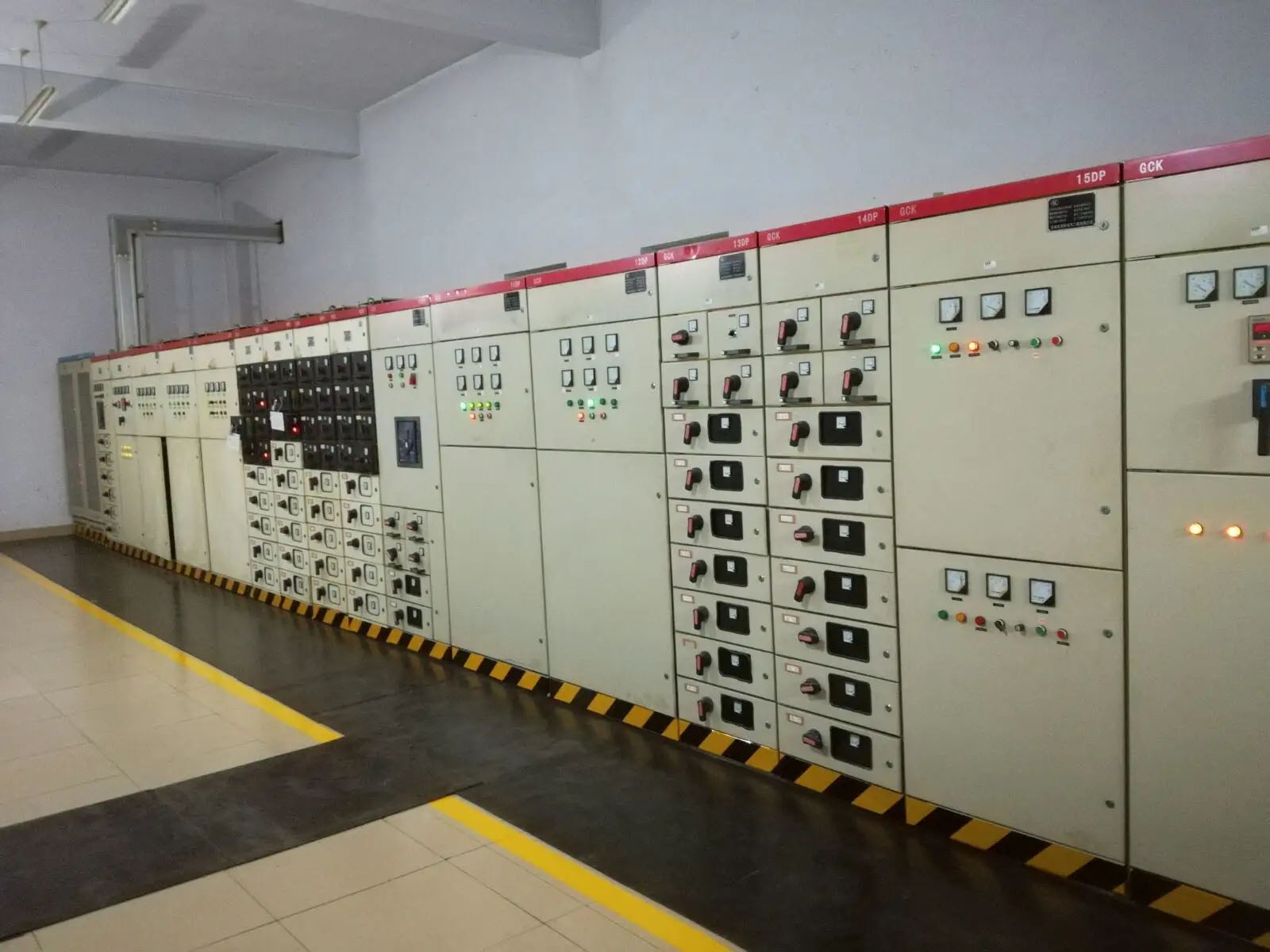

電力系統中低壓室柜體認識介紹

1.變壓器

將10KV電壓等級變?yōu)?00V供后端負載使用。

變壓器作用

是一種靜止電器，通過線圈間的電磁感應，將一種電壓等級的交流電能轉換成同頻率的另一種電壓等級的交流電能。

變壓器原理

是變換交流電壓、電流和阻抗的器件，當初級線圈中通有交流電流時，鐵芯（或磁芯）中便產生交流磁通，使次級線圈中感應出電壓（或電流） 

與電源相連的線圈，接收交流電能，稱為一次繞組

與負載相連的線圈，送出交流電能，稱為二次繞組

2.低壓進線

變壓器輸出電能后通過低壓進線開關后進行電能分配，低壓進線開關起到斷開負載與變壓器之間的電氣連接作用，同時具備電氣保護功能，在后端出現短路、過載時可及時分斷，保護上級設備與后端設備。

低壓進線柜具有以下主要功能和特點：

電力接收：低壓進線柜接收來自電力公司或變壓器的低壓電源進線。這些電源進線通常通過電纜或?qū)Ь�連接到進線柜的主干母線上。

電力分配：低壓進線柜內部設有多個分支電路或開關單元，用于將電力從主干母線分配到不同的回路和負載設備上。這些分支電路可以根據需求進行靈活配置和調整。

過載和短路保護：低壓進線柜通常配備過載保護裝置（如空氣斷路器或熔斷器）和短路保護裝置，以監測和保護各個回路免受過載電流和短路故障的影響。

測量和監控：低壓進線柜可能還配備電能儀表和監測裝置，用于測量和監控不同回路的電能消耗、電壓、電流和功率因數等參數。這些數據可以用于電力管理、能源監測和故障診斷。

安全性和保護：低壓進線柜具備合適的絕緣材料和安全措施，以確保操作人員和設備的安全。它們通常采用可靠的構造和防護設計，以防止觸電、過熱和火災等意外情況。

3.無功補償

全稱無功功率補償，是一種在電力供電系統中起提高電網的功率因數的作用，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境。

無功補償柜的主要優點包括：

1、提高功率因數：通過無功補償，可以將電力系統的功率因數提高到理想范圍內，減少無功功率造成的能源浪費。

2、降低電網負荷：無功補償柜可以減少電網負荷，提高電網輸電能力。

3、改善電壓穩定性：通過無功補償，可以調節電力系統的電壓，提高系統的電壓穩定性。

4、減少線路損耗：無功補償柜可以減少電力線路上的無功損耗，提高輸電效率。

4.聯絡

母聯開關柜，將兩臺變壓器輸出設置聯絡，通過母聯開關控制，可實現任意一臺變壓器故障時由另一臺變壓器承擔兩臺變壓器后端全部負載，提高供電可靠性。

母聯開關柜具有以下主要功能和特點：

母線分段：通過母聯開關柜，電力系統中的母線可以分為不同的段，使得在需要維護或檢修某個段時，可以獨立地斷開該段，而不會影響其他段的正常運行。

控制和保護：母聯開關柜配備了控制和保護裝置，如斷路器和保護繼電器，用于監測和控制母線段的電流、電壓和溫度等參數，并在出現故障或異常情況時進行保護動作。

連接靈活：母聯開關柜可以與其他配電設備直接連接，如變壓器、發電機和負載等。它們提供了靈活的連接方式，使得電力系統的布置和調整更加方便。

安全性：母聯開關柜采用合適的絕緣材料和設計，以確保在正常運行和故障情況下的安全操作。它們具備防火、防爆和防護措施，以保護操作人員和設備的安全。

5.饋線柜

將變壓器輸出的電能分配給后端不同負荷的配電柜。

饋線柜具有以下主要功能和特點：

饋線分配：饋線柜通過連接到電源，將電力分配到不同的饋線或負載中。它們通常具有多個開關單元或斷路器，用于控制和分段不同的饋線。

過載保護：饋線柜配備了過載保護裝置，如熔斷器或斷路器，用于監測和保護饋線免受過載電流的損害。當電流超過設定的額定值時，保護裝置將動作斷開電路，以保護線路和設備的安全。

短路保護：饋線柜還具備短路保護功能，以防止電力系統中的短路故障。短路保護裝置能夠檢測到短路電流，并迅速切斷故障電路，以減少電力系統的損壞和安全風險。

控制和監測：饋線柜可配備控制和監測裝置，如接觸器、繼電器和儀表等。這些裝置用于控制饋線的開關操作、監測電流、電壓和功率等參數，并提供必要的信息用于運行和維護電力系統。

安全性和可靠性：饋線柜采用合適的絕緣材料和設計，以確保在正常運行和故障情況下的安全操作。它們具備防火、防爆和防護措施，以保護操作人員和設備的安全。此外，饋線柜的設計和制造遵循相關的電氣標準和規范，以確保其可靠性和性能。
