DIY應力測量表,Stress measuring instrument

關鍵字：uA741壓力測量電路圖

作者：硅谷客

測量應力是將電阻應變片SG1（相當于測量應力的探頭）用膠泥貼附在被測物件的一定部位，如果物件由于應力而伸長或縮短，就會引起應變片的電阻變化，通過電阻變化可以轉換成電壓變化，然后從應力測量表讀出。

　　自制應力測量表采用模擬電壓表或數字電壓表作為讀出裝置，只要其滿量程為IV直流就行。

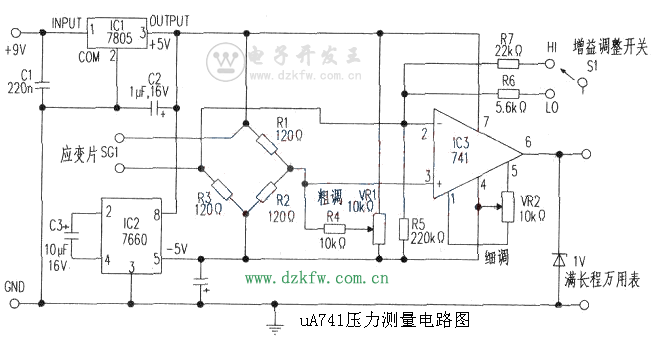

　　電路采用單運放芯片IC741(lC3)來放大惠斯頓電橋（由Rl、R2、R3和SG1應變片電阻構成）的輸出電壓。由于SGI的標稱電阻為120Ω，因此Rl、R2和R3都應取值為120Ω，才能使電橋平衡。Rl～R3電阻容差均應好于0.l%，使任何溫度變化不至于引起讀數的改變。

　　用VR2可以調整運放IC3的靈敏度，能使此電路可對不同的應力幅度作出響應。+5V和-5V供電電壓由穩壓器芯片IC1和IC2分別提供，運放IC3放大惠新頓電橋的輸出。

　　采用膠粘劑將應變片粘貼到l50×10×l平方毫米的塑料條襯墊表面上，然后將應變片引腳插入應力測量表的插口中，再用數字電壓表測量。

　　應力測量表在使用時應先進行設置，使應變片在無應力時輸出電壓約為0.5V。如塑料條彎曲而使應變片略伸長（伸長應力），則輸出電壓應增加；如塑料條彎曲得使應力片略縮短（壓縮應力），則輸出電壓應減少。

　　設置可用多圈微調電位器VR1和VR2作為調整工具進行。調整步驟如下：

　　1．將萬用表設在0V～5V直流電壓范圍；
　　2．使Sl置于“LO”位置；
　　3．調整VR1和VR2直至萬用表上的讀數約為+0.5V；
　　4．在你彎曲塑料條的同時，檢查萬用表上的讀數是否有變化：

　　5．將萬用表電壓擋切換到1V，彎曲塑料條，然后記下電壓變化響應。

　　如果響應不夠靈敏，可將Sl換到“HI”位置。再調整VR1，要保證讀數仍在萬用表的量程之內。增加R6和R7的值可以提高增益。

　　調整結束后，從塑料條上取下應變片，應力測量表就可正式使用了。

　　使用時將應變片SG1貼附在需要測定應力的地方，再從萬用表讀出應力即可。
