01目的

·1. 學習使用MCGS嵌入版組態軟件設計實現對變電所網絡監控系統的模擬控制。

·2. 用TP717B型MCGS觸摸屏來控制西門子S7-200的PLC進行工作。

·3. 了解MCGS嵌入版組態軟件的組態過程、操作方法和實現功能等環節。

·4. 熟悉MCGS嵌入版組態軟件的動畫制作、控制流程的設計、腳本程序的編寫、數據對象的設計等多項組態操作。

·計算機1臺、MCGS嵌入版組態軟件1套、TP717B型MCGS觸摸屏1臺、數據通信線2根、西門子S7-200PLC 1臺、V4.0 STEP 7 MicroWIN SP6軟件1套。

·1、供電網絡進線由2路電源供電，出線有6條線路。

·2、每條支路由指示燈、控制開關，檢測信號燈組成。

·3、供電網絡同時檢測變壓器、供電線路的保護狀態。

·4、 控制方式由觸摸屏、PLC共同控制。

·5、當供電網絡出現保護動作時，由系統自動切換線路。

·6、設置用戶權限管理、報警信息管理。

·供電網進線由2路電源供電，出線有6條線路，運行線路有4 條。初始狀態只有電源1開啟，電源2備用。在正常情況下電源1供電時，由電源1直接向負載提供電源，電源2一直工作在睡眠狀態。電源1的供電控制開關開關1、開關2、開關3、開關4都為“1”。當電源1的A-B電路出現故障，則開關1、開 關2立即跳閘，開關3、開關4、開關9閉合；當電源1的B-C電路出現故障，則開關3、開關4立即跳閘，開關7、開關8、開關9閉合；當變壓器1出現故障，則開關3、開關4立即跳閘，開關7、開關8、開關9閉合；當電源2的D-E電路出現故障，則開關5、開關6立即跳閘，開關3、開關4、開關9閉  合；當電源2的E-F電路出現故障，則開關7、開關8立即跳 閘，開關3、開關4、開關9閉合；當變壓器1出現故障，開關7、開關8立即跳閘，開關3、開關4、開關9閉合；當B-E電路出現故障，則開關9立即跳閘，電源1開啟；當出路的G-H 電路出現故障，則開關10立即跳閘，其他出路照常工作。

·雙擊“MCGS組態環境”圖標，進入MCGS嵌入版組態軟件環境工作臺。在MCGS組態工作臺上，單擊“用戶窗口”，在“用戶窗口”中單擊“新建窗口”按鈕，則產生新“窗口0”，選中“窗口0”，單擊右邊的窗口屬性按鈕，并將窗口名改為“主窗口”。  同理建立“報表”，“報警”，“封面”窗口，整體框圖如圖實訓4-1至圖實訓4-4所示。

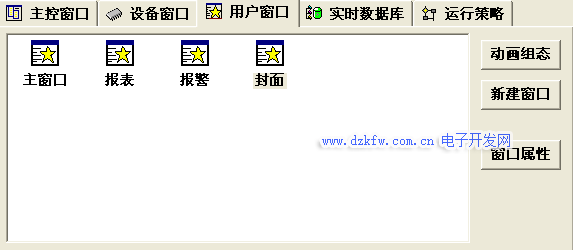

圖4-1 MCGS工作臺窗口

圖4-2 工作主窗口

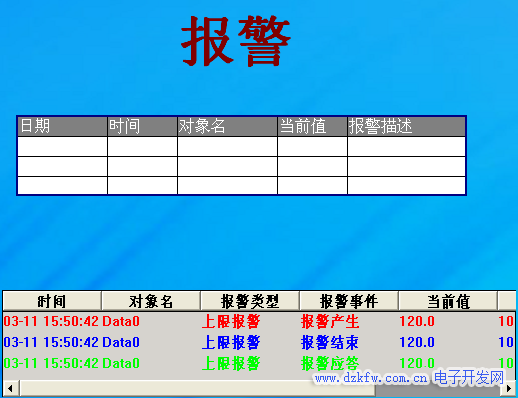

圖4-3 報警主窗口

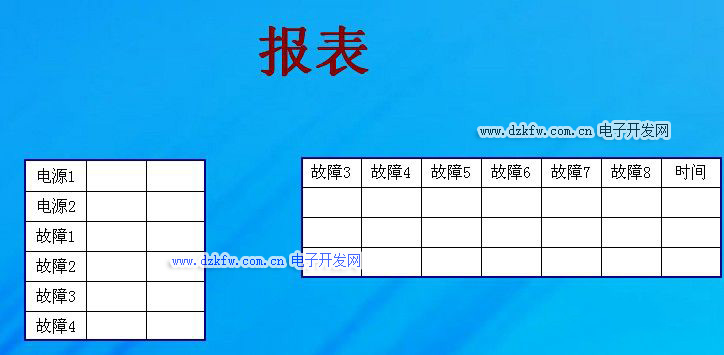

圖4-4 報表主窗口

·進入MCGS嵌入版組態軟件工作臺的“實時數據庫”窗口，打開實時數據庫窗口頁面。點擊“新增對象” 按鈕，在窗口的數據變量列表中增加新的數據變量，增加多個數據變量。選中變量點擊“對象屬性”按鈕打開對象屬性設置窗口，對所有的對象屬性進行設置新增對象如表4-1所示。

·以故障組變量屬性設置為例進行說明：進入數據對象設置的基本屬性中，對象名稱為：液位組；對象類型為：組對象；其他設置不變。在存盤屬性中數據對象值的存盤設置中選擇定時存盤，存盤周期設置為2秒。在組對象成員中選擇“故障1”，“故障2”， “故障3”，“故障4”， “故障5”，“故障6”， “故障7”，“故障8” 故障組變量屬性設置完成。

表實訓4-1 數據變量

·變電所網絡監控系統主要的動畫連接就是供電網絡的停送電的切換。動畫的實現在組態環境里面使用流動塊來完成的。動畫連接的設置如下：雙擊流動塊，彈出“流動塊構件屬性 設置”窗口進行流動塊的“流動屬性”設置。修改“表達式”連接的對象變量名稱，其他屬性不變。2個變壓器：雙擊“變壓器”選中“數據對象”進行數據對象連接。對2個電源按鈕進行設置：雙擊“電源1”按鈕進行數據對象連接。8個故障標簽：雙擊“故  障1”標簽進行單元屬性設置，左邊8個輸出標簽：雙擊“A-B電路故障”標簽進行單元屬性設置。單擊選擇變量按鈕選中 變量“故障1”確定。設置其他輸出標簽。15個開關：雙擊開 關，選中“按鈕輸入”，則會出現選擇變量按鈕，單擊選中開關確定。17個指示燈進行相應的變量連接即可。變壓器進行數據對象連接使用相同方法進行動畫連接。流動塊的設置如圖4-5所示。

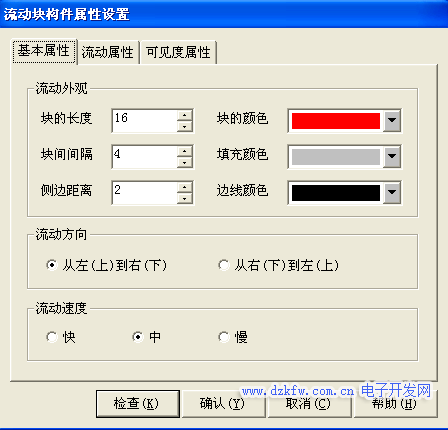

圖4-5 流動塊的設置窗口

·打開“運行策略”窗口的“循環策略”進入“策略屬性設置”，把“循環時間”設為：200ms，按確定即可。在策略組態中，單擊工具條中的“新增策略行”圖標，再添加策略工具箱中的1個腳本程序策略。顯示循環策略如圖實訓4-6所示。

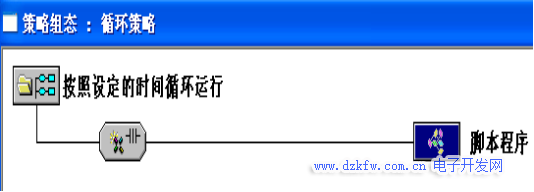

圖4-6循環策略圖

在“運行策略”中，雙擊“循環策略”進入，雙擊圖標進入“策略屬性設置”，需要把“循環時間”設 為：200ms，按確定即可完成。進入腳本程序編輯環境，腳本程序如下。

IF 開關1 = 1 AND 開關2 = 1 AND 開關3 = 1 AND 開關4 = 1 THEN

IF 故障1 = 1 THEN 開關1 = 0，開關2 = 0，開關3 = 1，開關4 = 1，開關5 = 1，開關6 = 1， 開關9 = 1 ENDIF

IF 故障2 = 1 THEN開關3 = 0，開關4 = 0，開關1 = 1，開關2 = 1，開關7 = 1，開關8 = 1

開關9 = 1 ENDIF

IF 故障3= 1 THEN變壓器1 = 0，開關3 = 0，開關4 = 0，開關1 = 1，開關2 = 1，開關7 = 1

開關8 = 1，開關9 = 1 ENDIF ENDIF

·（1）實時數據表格。

·實時數據是實時地將數據對象變量值按報告格式顯示出來。實時表格的設置如下：進入“報表”窗口，點擊工具箱中的自 由表格圖標，拖放到窗口適當位置并調整大小。在窗口中拉出一個實時數據報表，再通過增加行，刪除列，表格設置為七行兩列形式，然后在第一列添加如下6個變量：。最后在 后一列各自連接對應變量：電源1 、電源2、故障1、故障2、故障3、故障4完成實時數據的連接，完成實時數據的制作。如圖實訓4-7所示。

·（2）歷史數據表格。

·歷史數據表格的創建：在“工具箱”中單擊“歷史表格” 圖標， 拖放到桌面適當位置。拖動鼠標從R2C1到R5C3，表格會反黑。表格中單擊鼠標右鍵，單擊“連接”或直接按“F9”，從菜 單中單擊“表格”，單擊“合并表元”或直接單擊工具條中“編輯條” 圖標，從編輯條中單擊“合并單元” 圖標，會出現反斜

杠，雙擊表格中反斜杠處，彈出“數據庫連接”窗口，單擊“基本屬性”中的“存盤數據源組態設置”，彈出“數據源配置”，設置完畢后按“確認”退出完成。

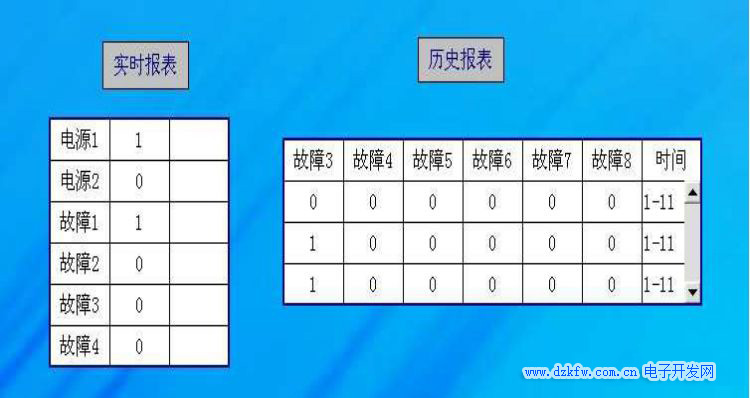

圖4-7報表顯示效果圖

·（1）設置數據對象的報警屬性。

·在實時數據庫中，對變量“故障1”、“故障2”、“故障3” “故障4”、“故障5”、

“故障6”、 “故障7”、“故障8”、進行報警屬性設置。

·（2）實時報警。

·報警窗口的設置如下：進入“報警”窗口，用標簽作標題名為“報警”。然后單擊工具箱中的報警顯示按鈕，用來制作實時報警窗口內容。從“工具箱” 中單擊“報警瀏覽” 圖標，變“十”后用鼠標拖動到適當位置與大小。在“報警瀏覽構件屬性設置”中，把“實時報警數據”的變量改為：“故障”。在“實時報警”屬性設置中，將“實時報警數據 ”設為“液位組”。在“歷史報警”中，將“對應數據對象”設為“液位組”。然后再插入1個標簽為報警，設置完成報警實時顯示報警顯示設置完成。報警窗口效果圖如圖4-8所示。

·（3）歷史報警。

·歷史報警使用報警瀏覽按鈕制作的，報警瀏覽按鈕從“工具箱”中單擊圖 標，變“十”后用鼠標拖動到適當位置大小。在“報警顯示構件屬性設置”  中，把“對應的數據對象的名稱”改為：“故障”，按“確認”后，則歷史報警設置完畢。在運行環境中單擊“報警”菜單，打開“報警窗口”可以查看實時報警和歷史報警的相關信息。

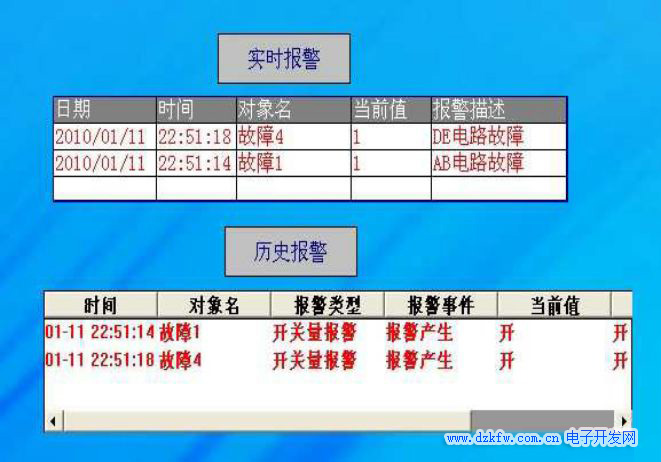

圖4-8報警窗口

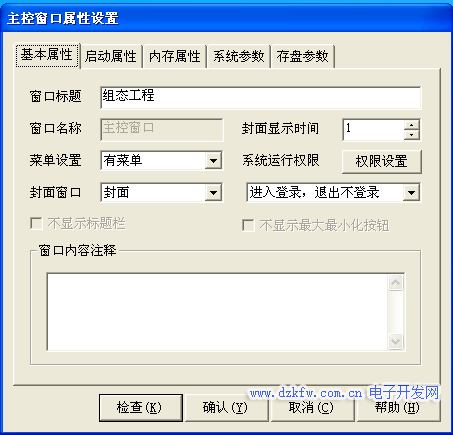

·系統工程的主菜單建立如下：雙擊打開“主控窗口”新增3個操作集，分別命名為“用戶管理”、“報表”、“報警”。在“用戶管理”下新增4個操作，分別命名為“用戶登錄”、“用戶退出”、“修改密碼”、“用戶管理”。然后分別對它們的菜單屬性進行設 置，在“主控窗口”的屬性設置 “菜單設置”設為”有菜單”，供電監控系統工程的主菜單完成如圖4-9所示。

圖4-9 主控窗口屬性菜單

·設備窗口是MCGS組態系統的重要組成部分，在設備窗口中建立系統與外部硬件設備的鏈接關系。使系統工程能夠從外部設備讀取數據并控制外部設備的工作狀態，實現對監控過程的實時監控。設備窗口是連接和驅動外部設備的工作環境。MCGS嵌入版組態軟件提供了多種類型的“設備構件”，作為系統與外部設備進行聯系的媒介。進入設備窗口從設備構件工具箱里選擇相應的構件，建立接口與通道的連接關系，設置相關的屬性即完成了設備窗口的組態工作。運行時應用系統自動裝載設備窗口及其含有的設備構件，并在后臺獨立運行設備窗口是不可見的，如圖4-10所示。

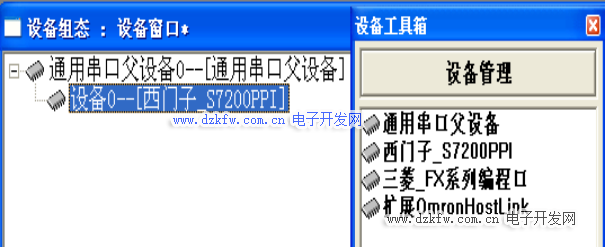

圖4-10 設備窗口屬性設置

·最后測試工程各部分的工作情況，完成整個工程的組態工作。打開下載配置窗口，選擇“模擬運行”點擊“通信測試”，測試通信是否正常。如果通信成功，在返回信息框中將提示“通信測試正常”，同時彈出模擬運行環境窗口，將以最小化形式在任務欄中顯示。如果通信失敗將在返回信息框中提示“通信測試失敗”。點擊“工程下載”，將工程下載到模擬運行環境中。如果工程正常下載，將提示：“工程下載成功！”。成功后與觸摸屏進行連機運行，點擊“啟動運行”，模擬運行環境啟動。模擬環境最大化顯示可看到工程正在運行，實現了供電網絡監控系統功能。

·點擊下載配置中的“停止運行”按鈕，或者模擬運行環境窗口中的停止按鈕，工程停止運行；點擊模擬運行環境窗口中的關閉按鈕使窗口關閉。下載過程圖如圖4-11所示。

圖4-11 下載配置窗口

·按照以上11個步驟利用MCGS組態軟件做成的供電網監控系統工程設計總圖。如圖4-12所示。

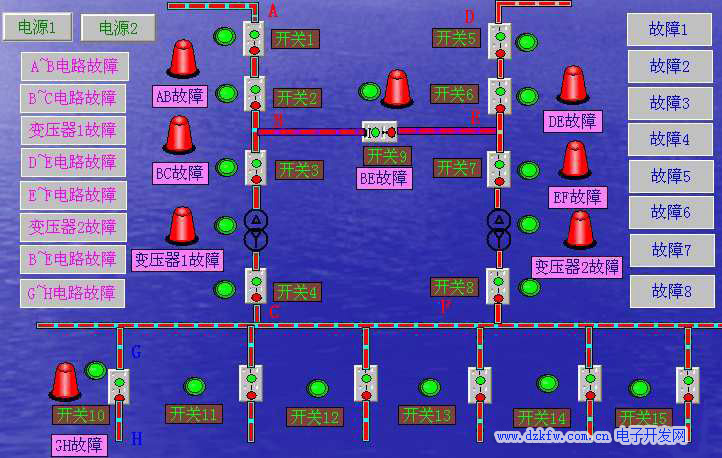

圖4-12 供電網監控系統工程設計的主畫面圖
