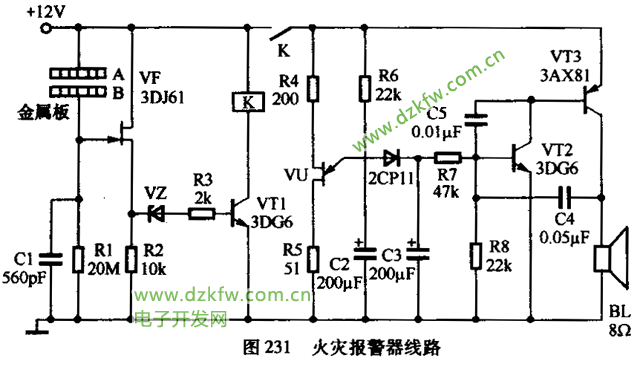

火災報警器線路如圖23l所示，Vu、VT2、VT3組成警笛發生器，能產生緊迫的警笛聲。

    線路中兩個平行金屬板A、B為檢測火焰的兩個電極，沒有火焰時，兩個電極間絕緣。此時，場效應晶體管VF的柵極經 20Mfl的電阻接地，而漏極電流在源極電阻R2上產生的電壓作為場效應晶體管的柵偏壓(負柵壓)加在柵極，這時VF工作在負柵壓狀態，漏極電流很小，因此，穩壓管VZ不導通，VTl截止，繼電器線圈K不吸合，Vu、VT2、VT3組成的警笛音響發生器斷電，沒有報警聲音。

     當有火焰時，兩個電極間的氣體在高溫下被電離，極板之間導電。場效應晶體管VF的漏極電流增大，R2上的壓降增大，穩壓管擊穿導通，VTI也導通，繼電器線圈K吸合，它的動合觸點閉合，接通了音響發生器，發出報警聲。
