會員中心

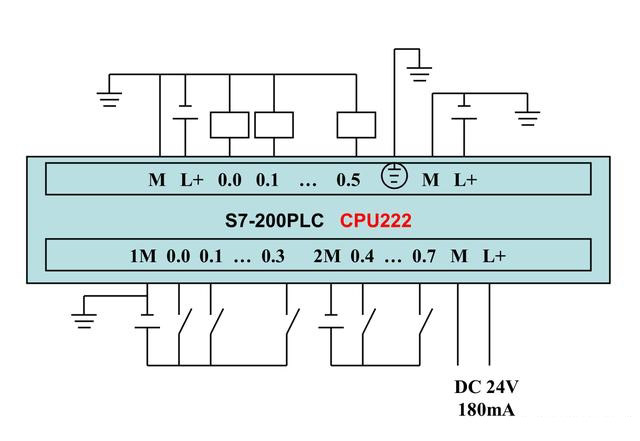

會員注冊1.CPU222

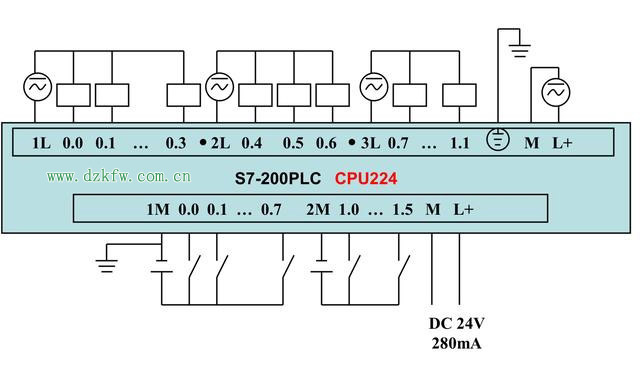

2.cpu224

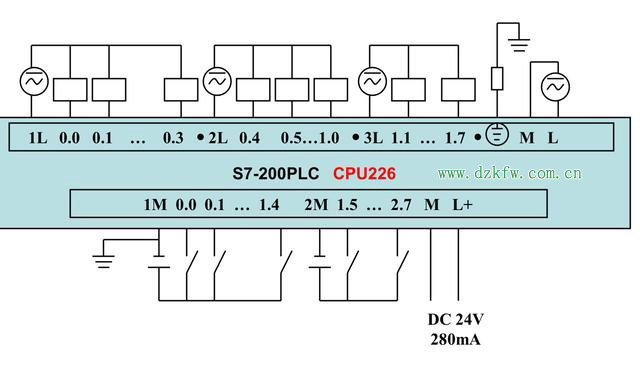

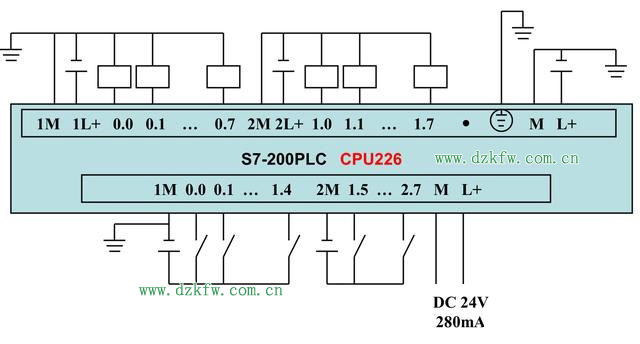

3.cpu226

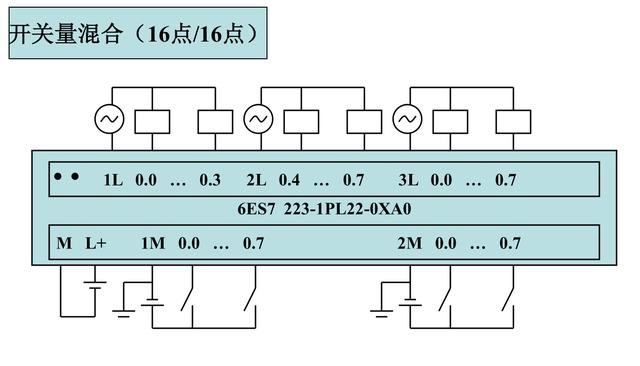

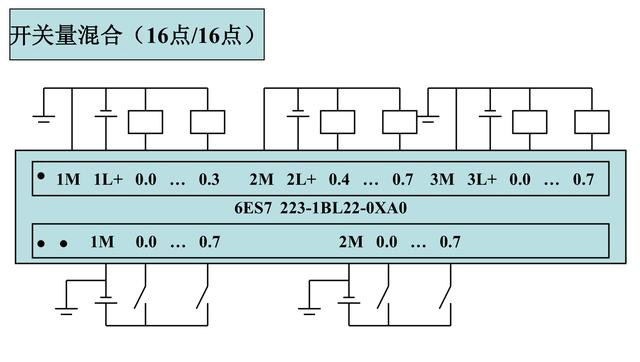

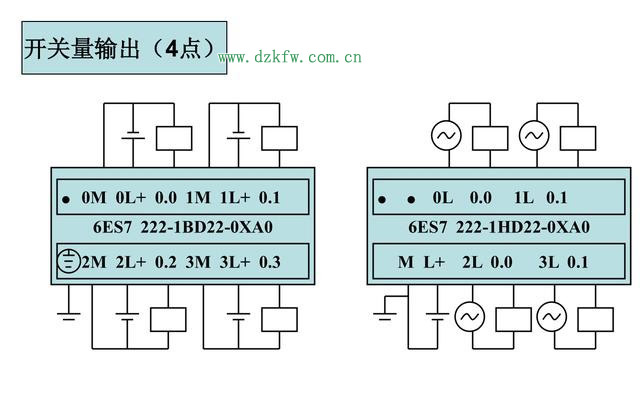

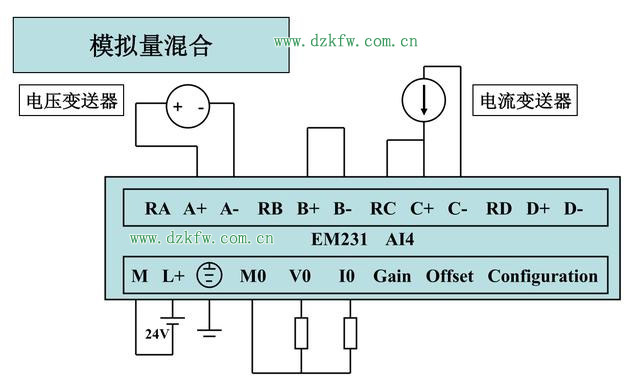

4.拓展模塊
西門子S7-200系列PLC全套接線圖_S7-200接線圖_西門子plc接線圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-12-30

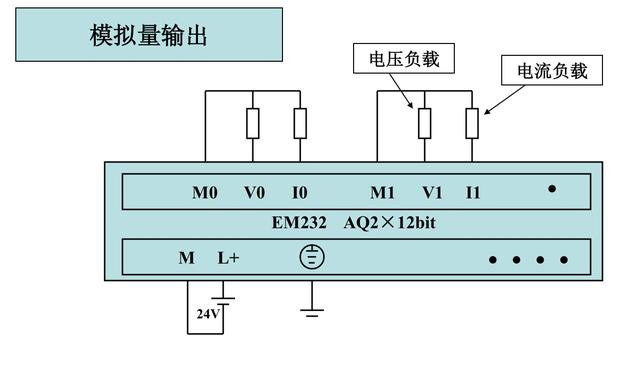

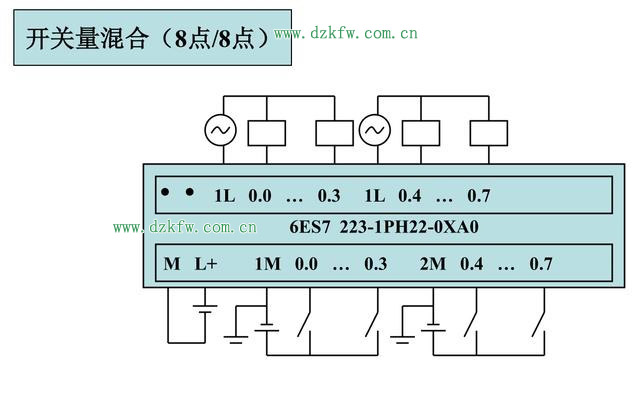

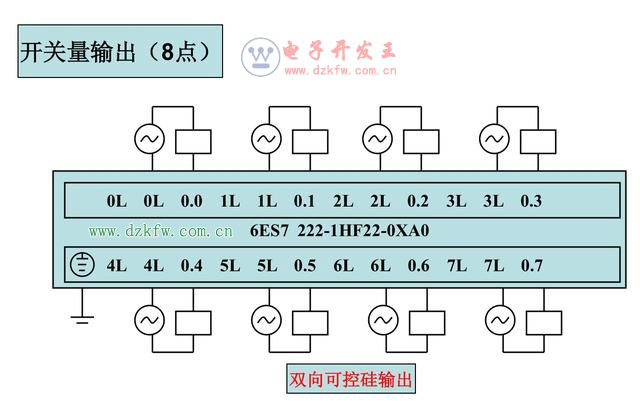

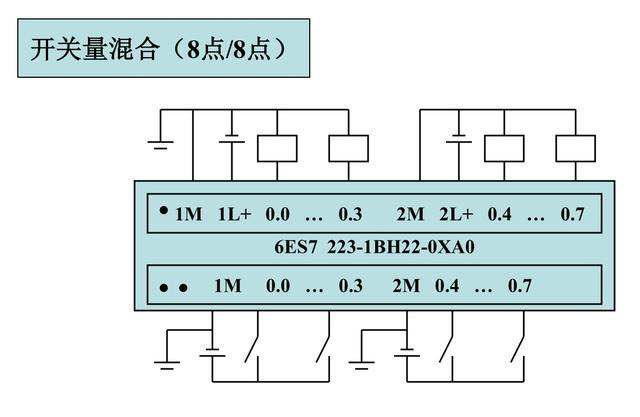

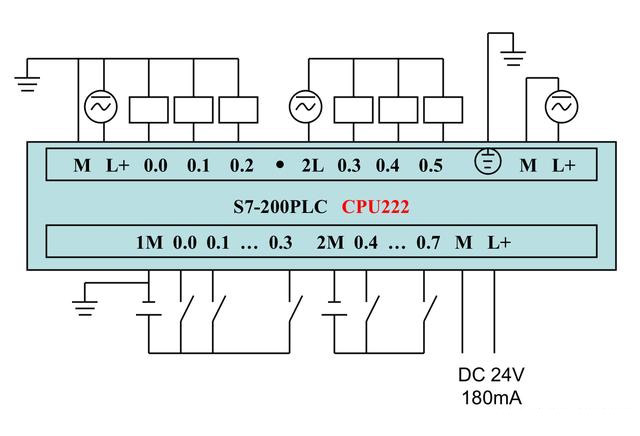

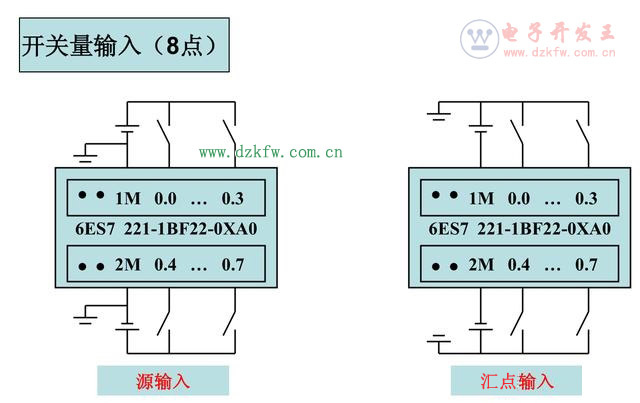

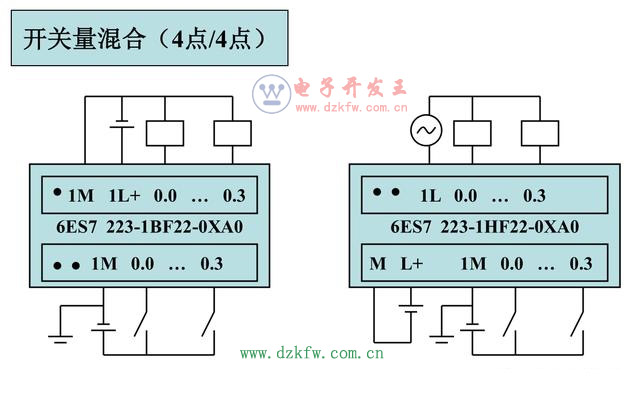

分享一下S7-200系列全套接線圖，供各位同仁收藏，以備不時之需。
Tags：西門子plc,S7-200系列,PLC全套接線圖
