三相四線電表接線圖/接線方法圖解
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2019-02-15

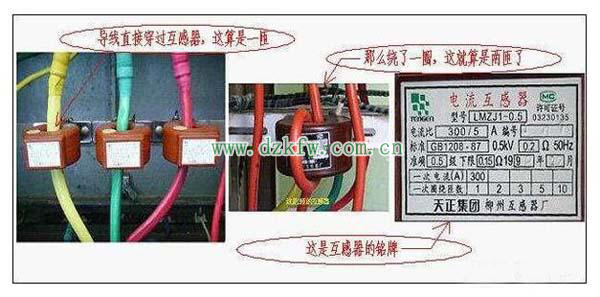

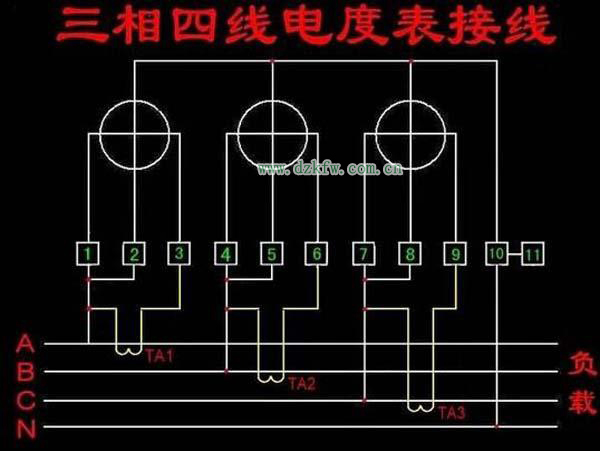

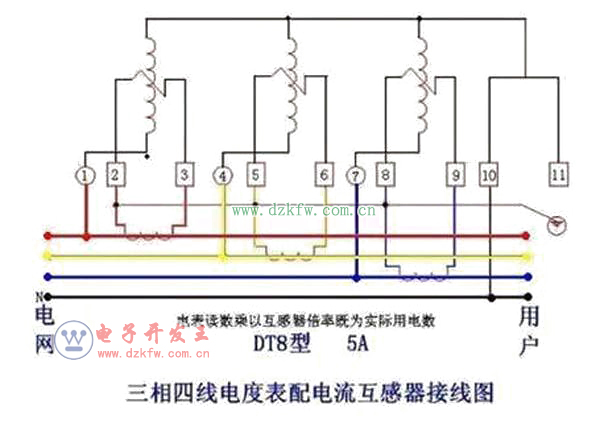

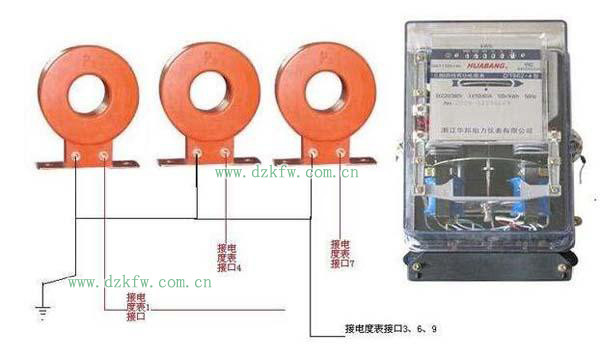

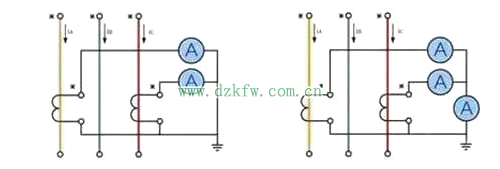

翻過接線端子蓋,就可以看到三相四線電表接線圖。 其中1、4、7接電流互感器二次側S1端，即電流進線端; 3、6、9接電流互感器二次側S2端，即電流出線端;
2、5、8分別接三相電源;
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。 注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。
2、5、8分別接三相電源;
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。 注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。
