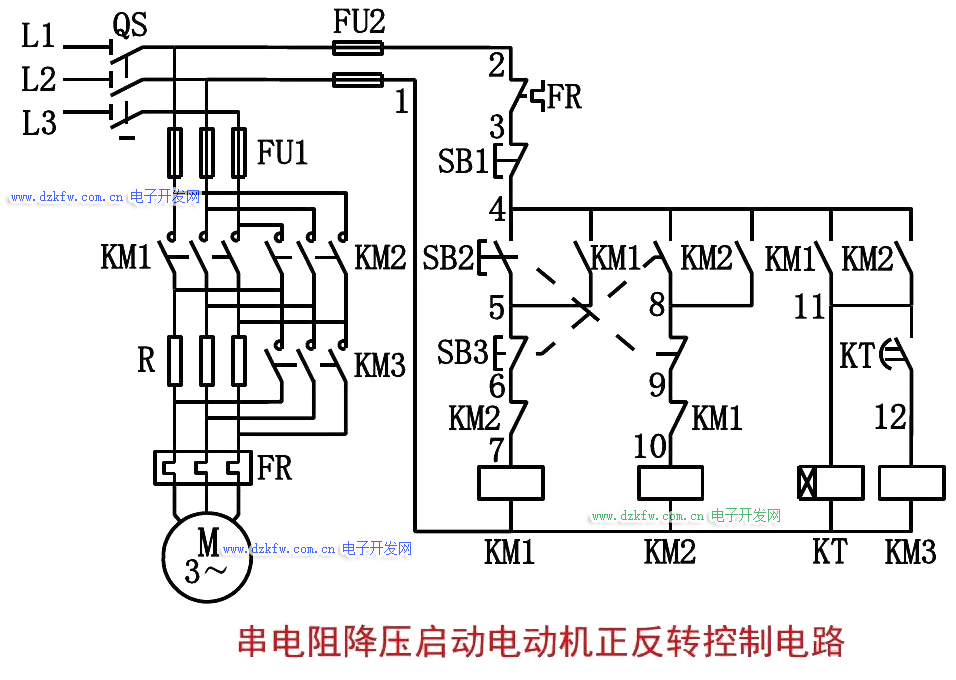

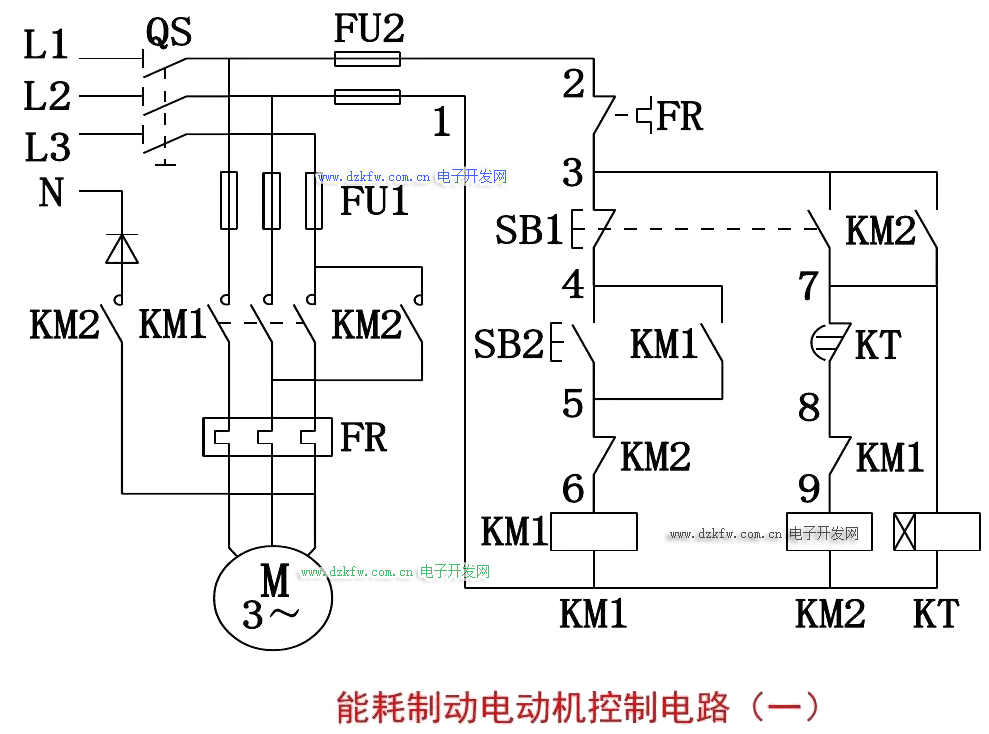

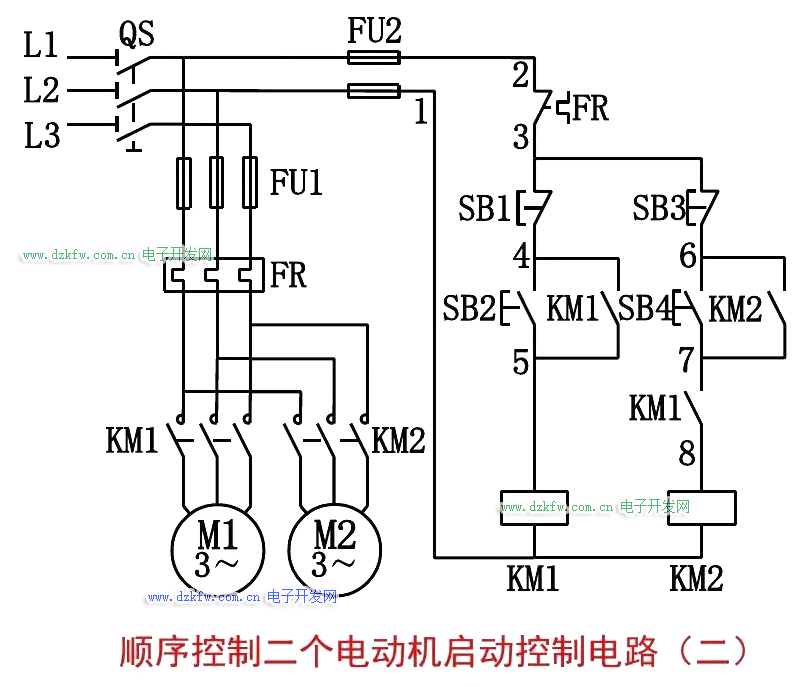

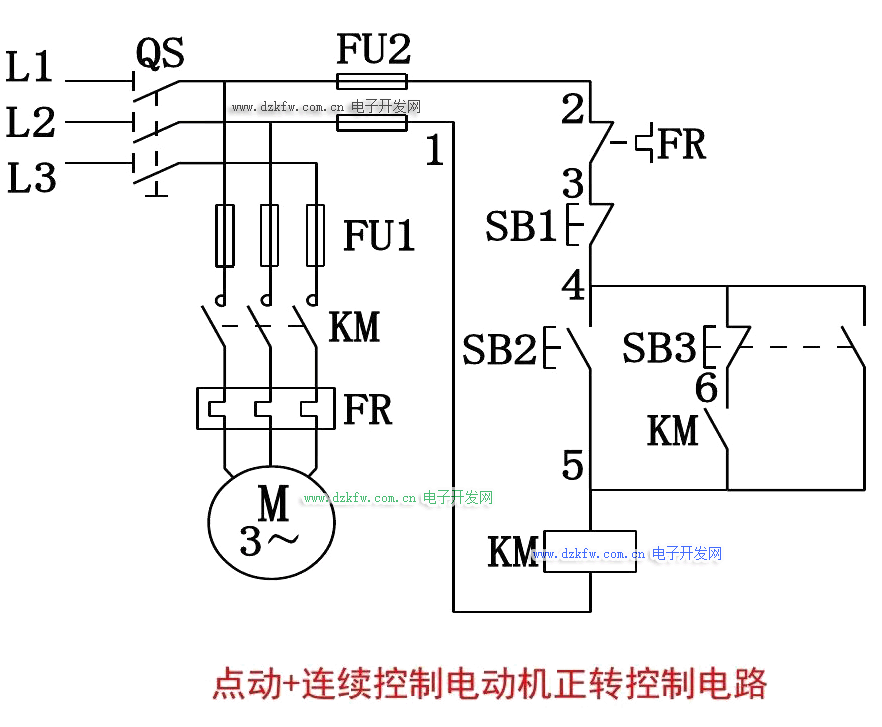

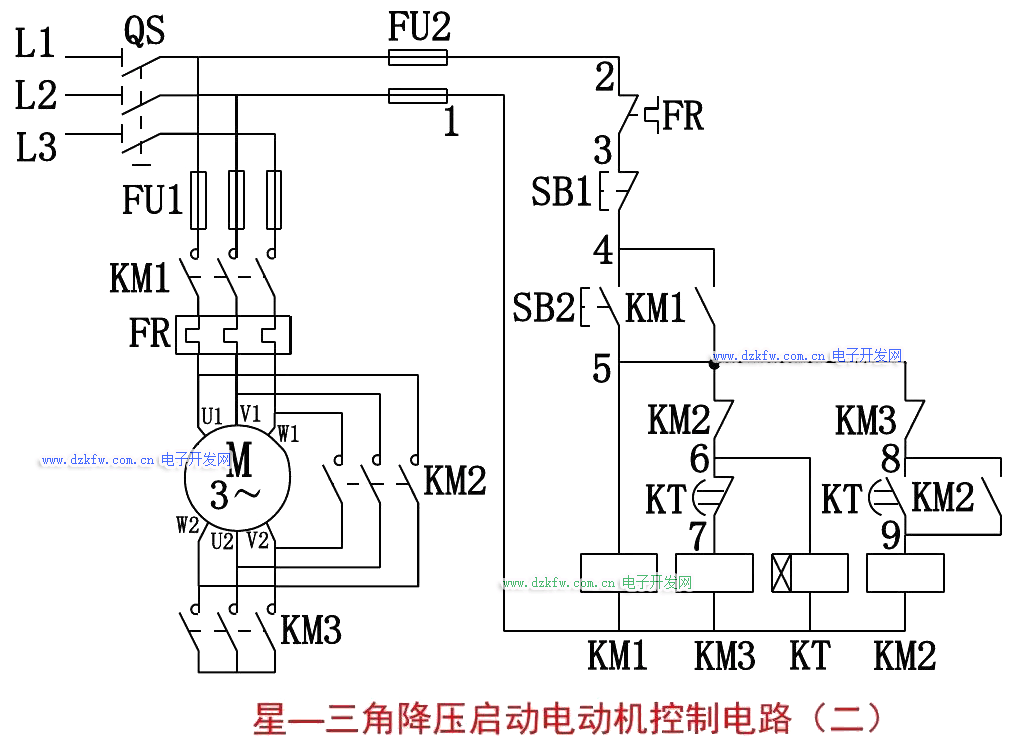

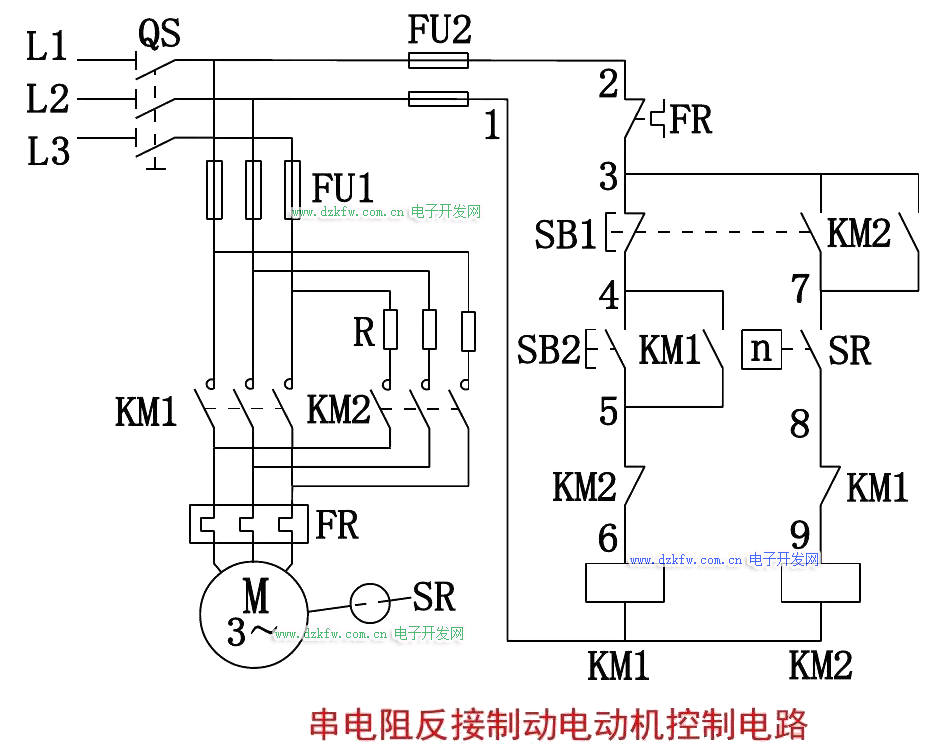

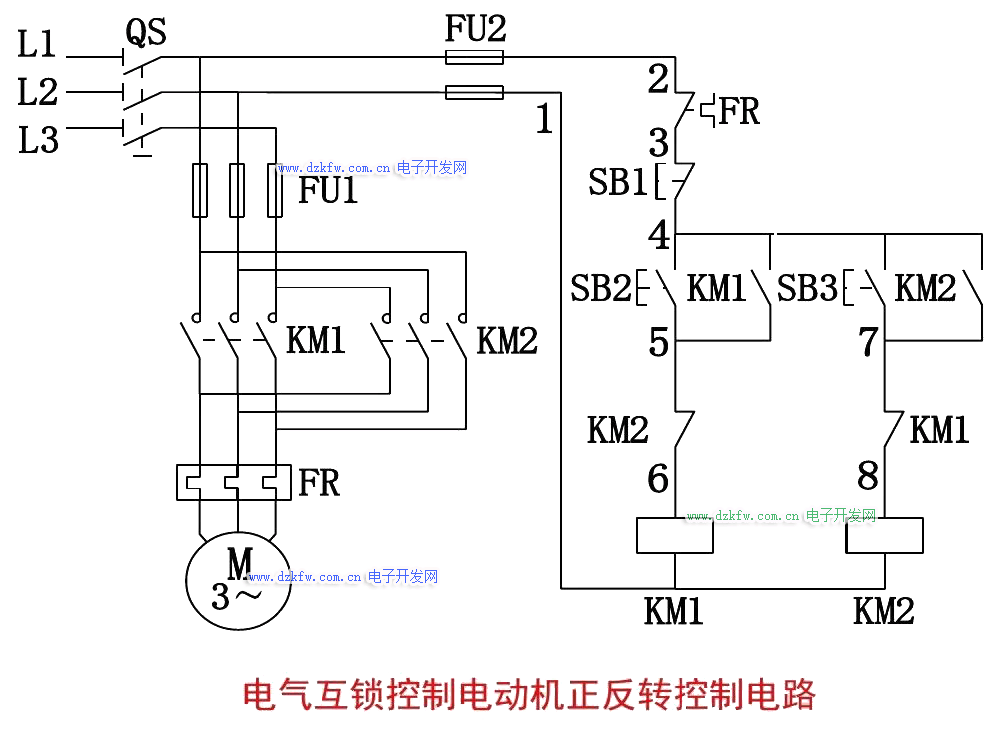

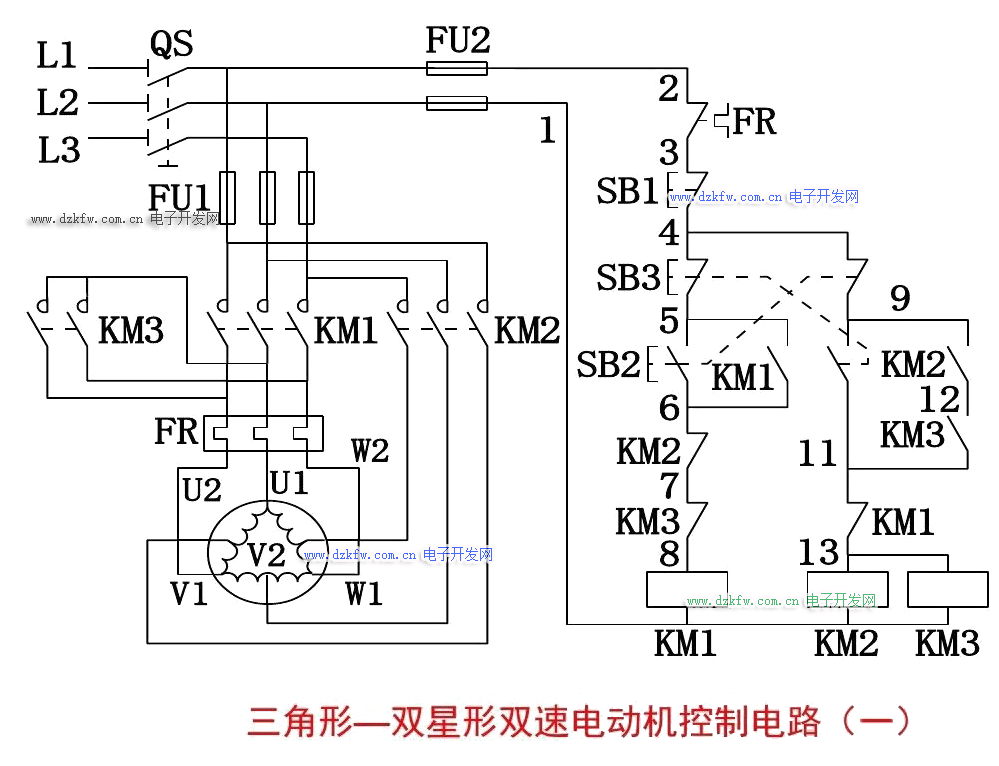

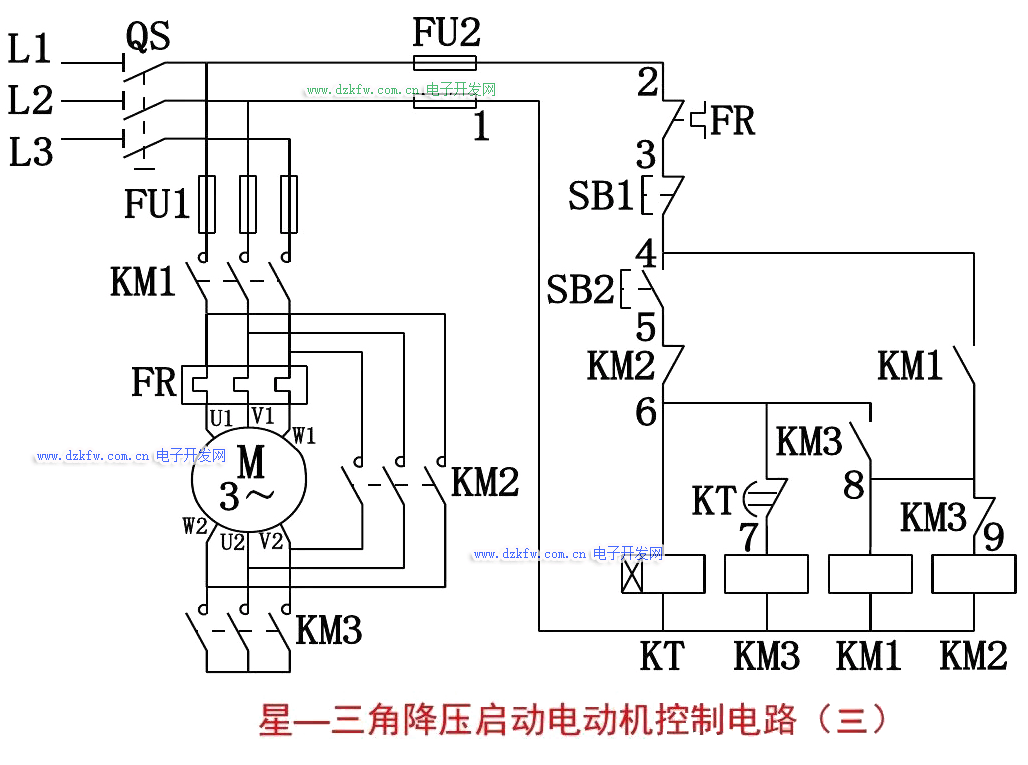

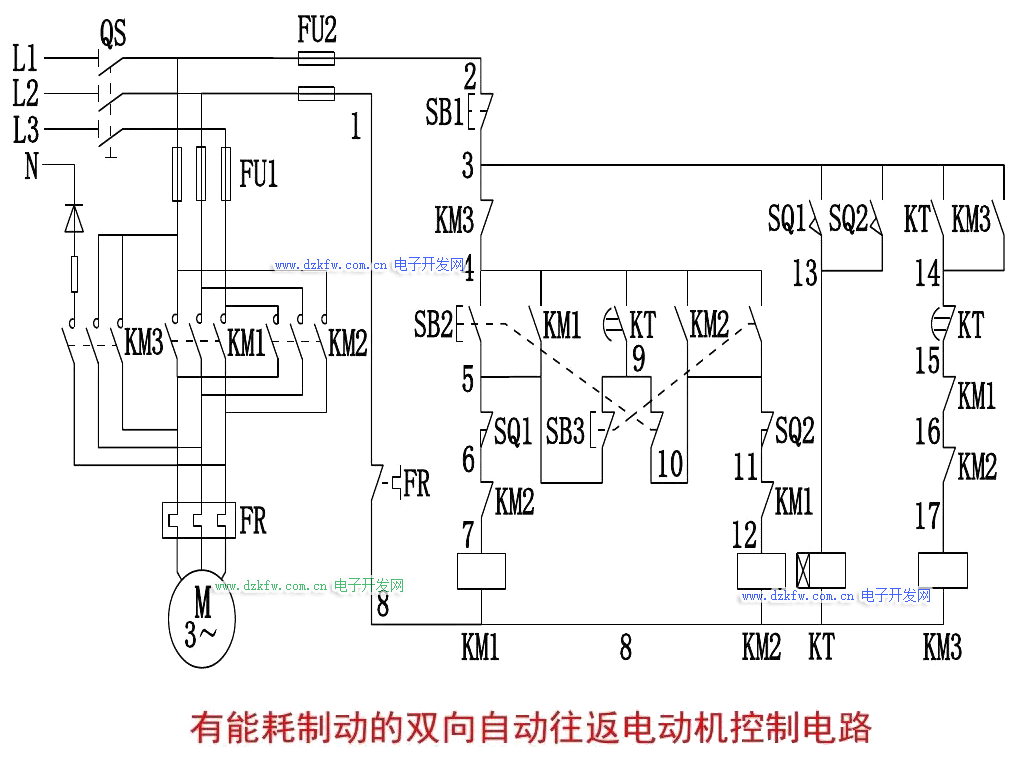

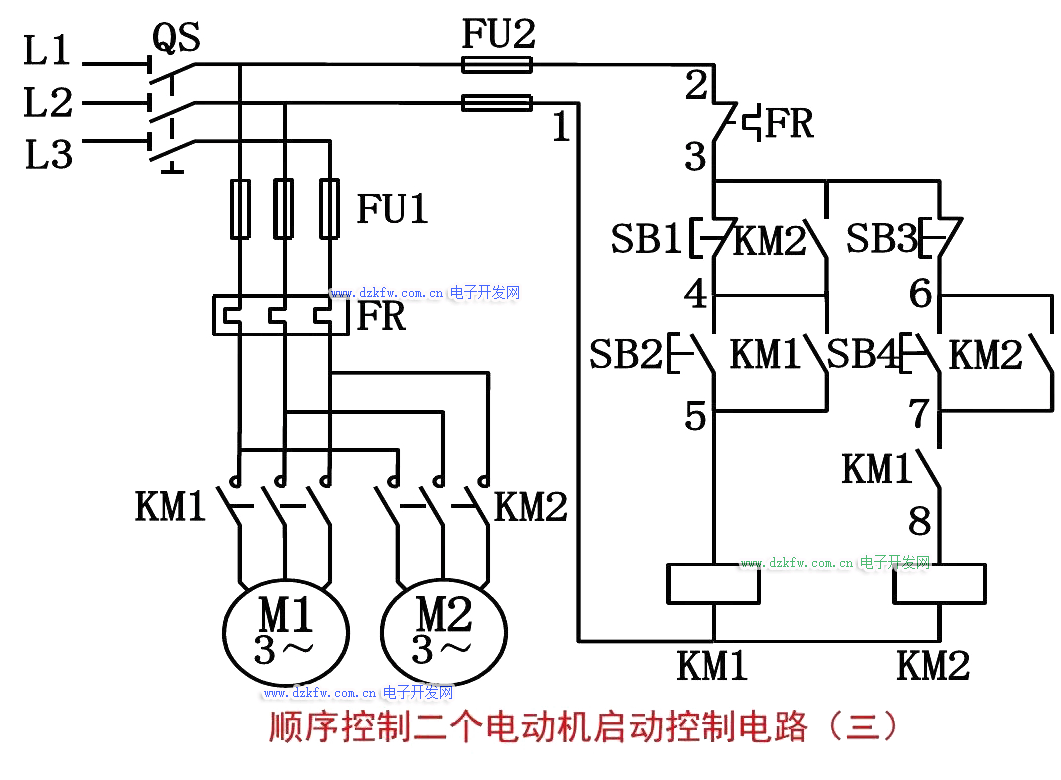

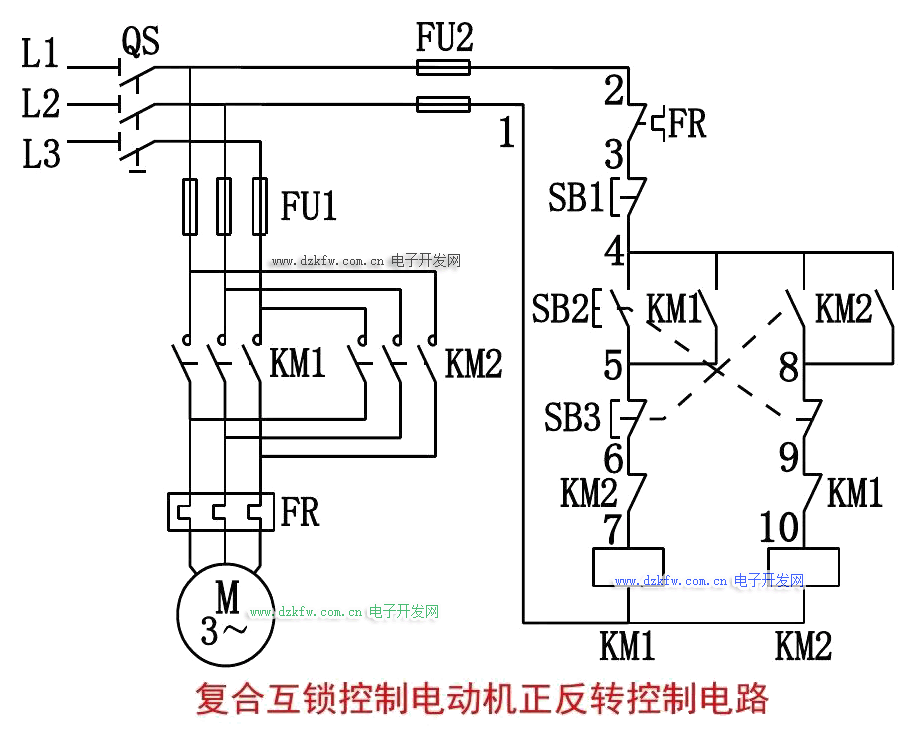

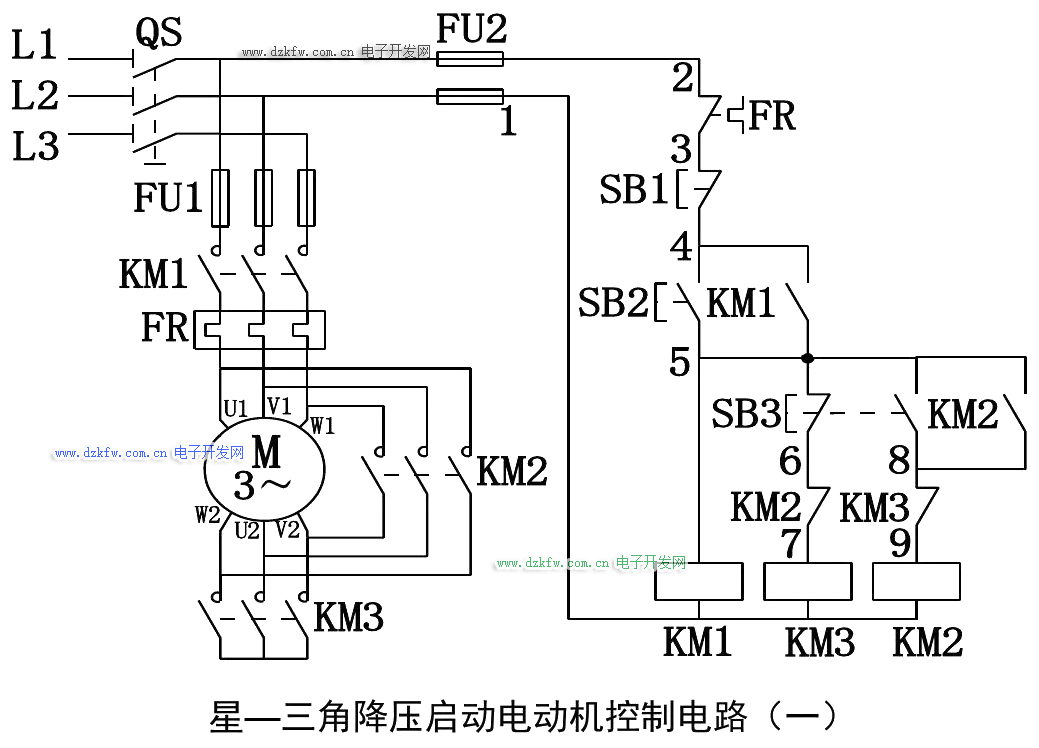

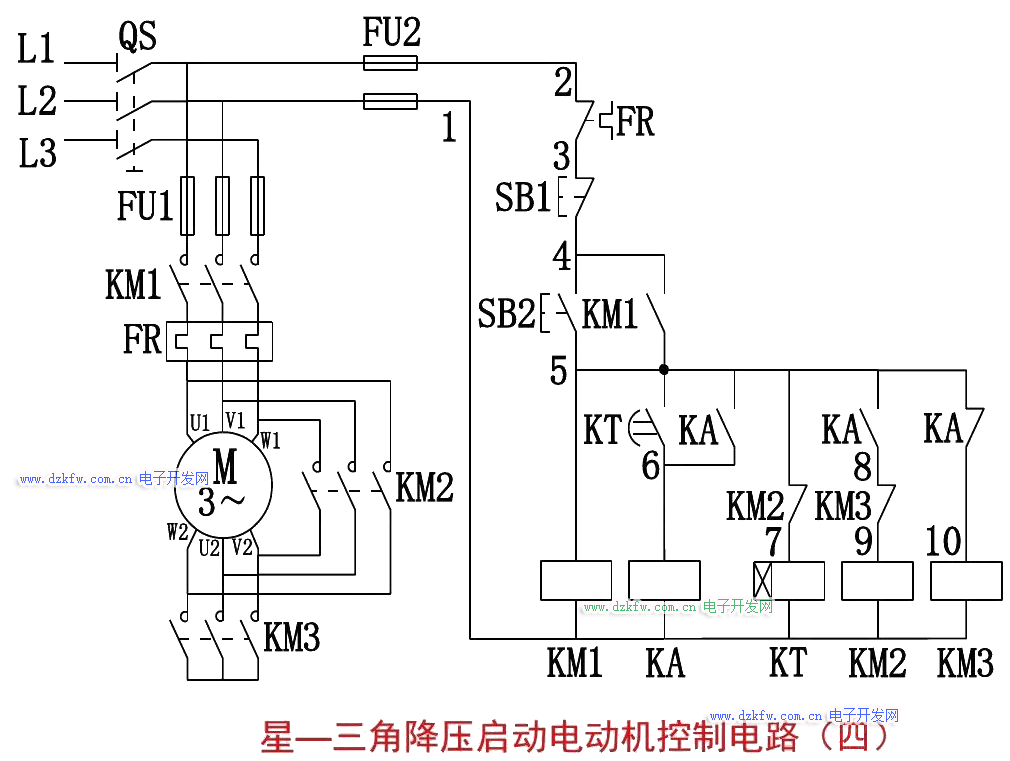

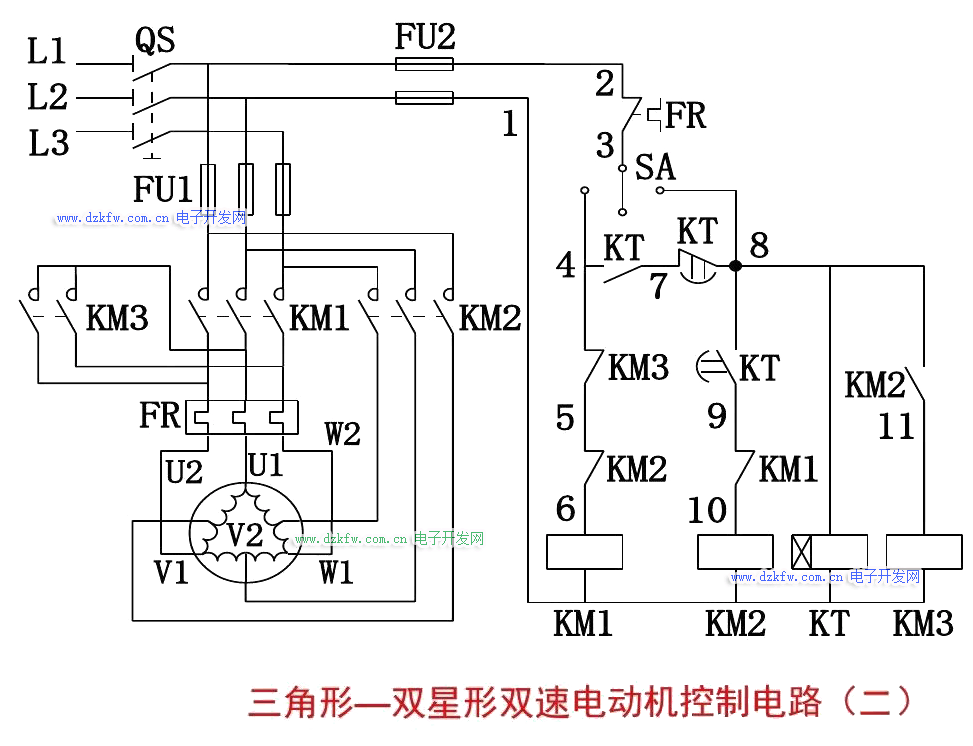

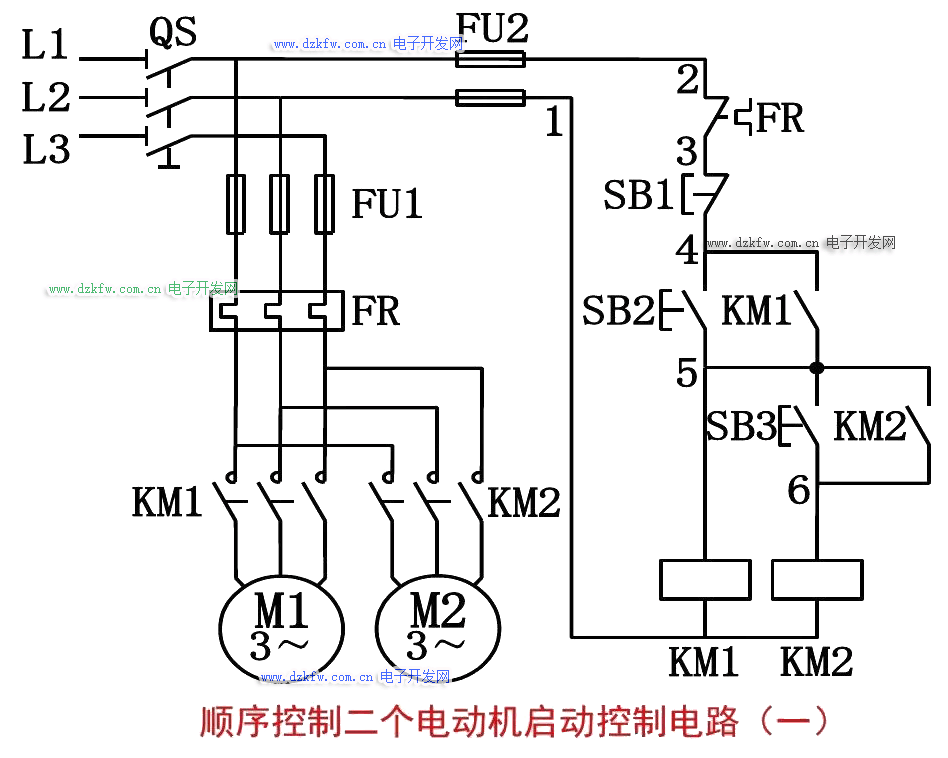

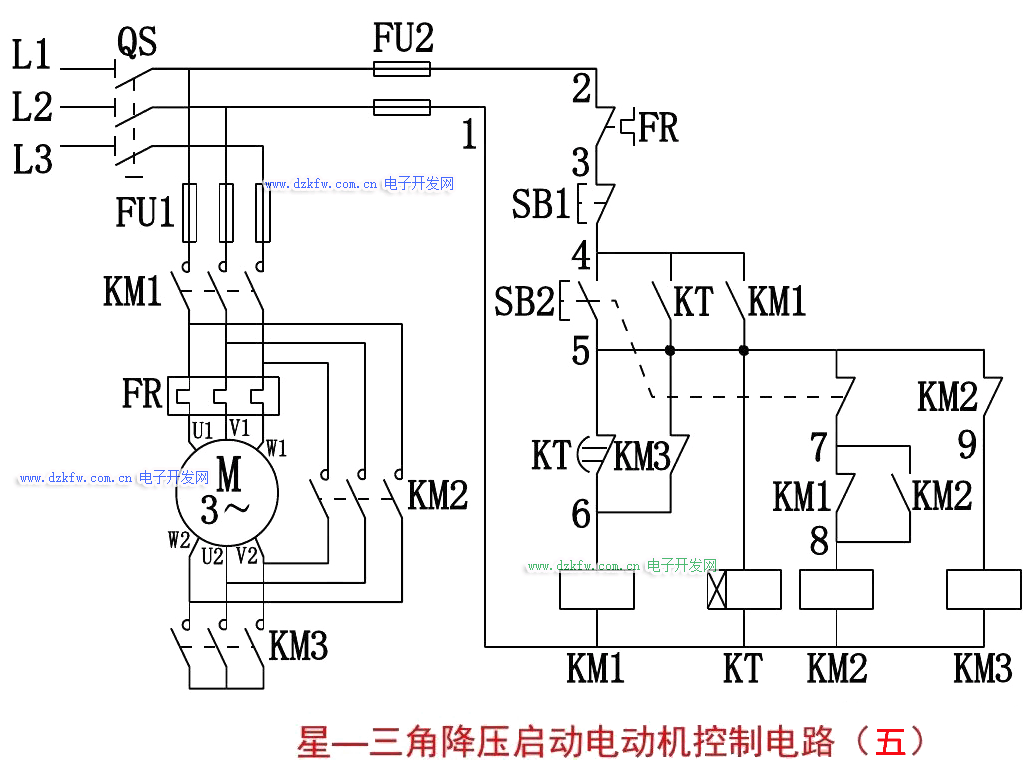

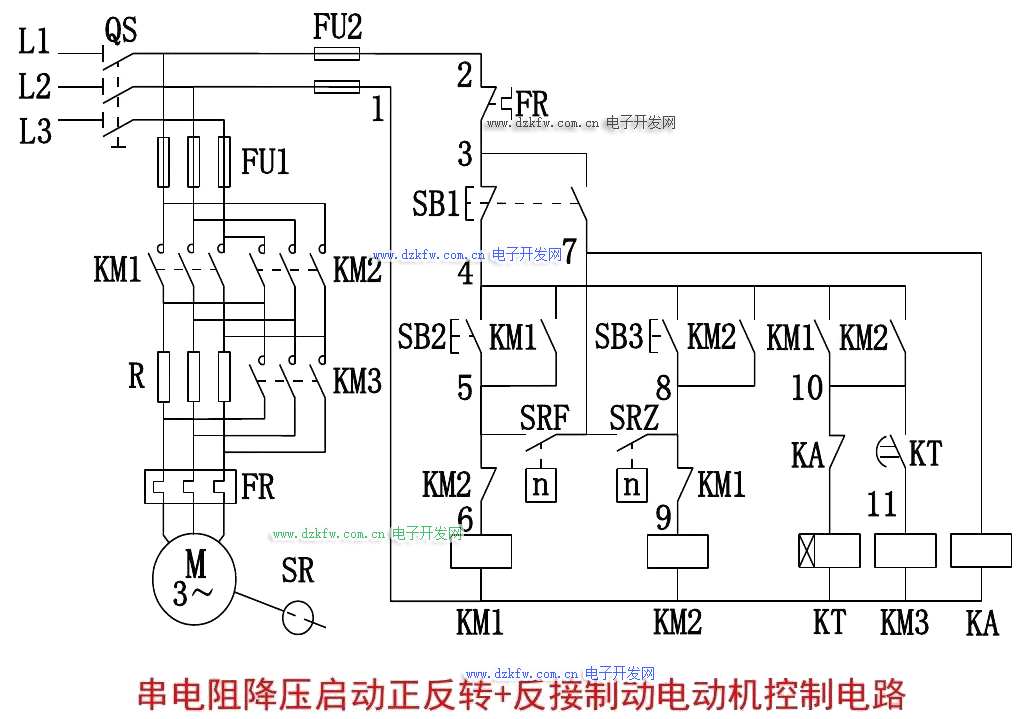

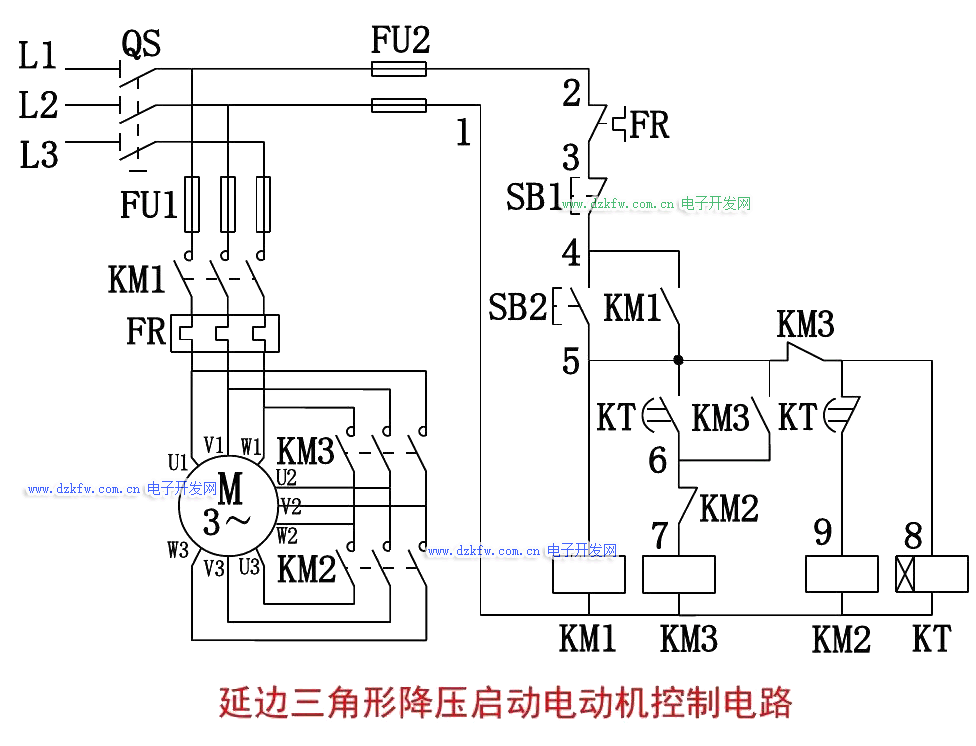

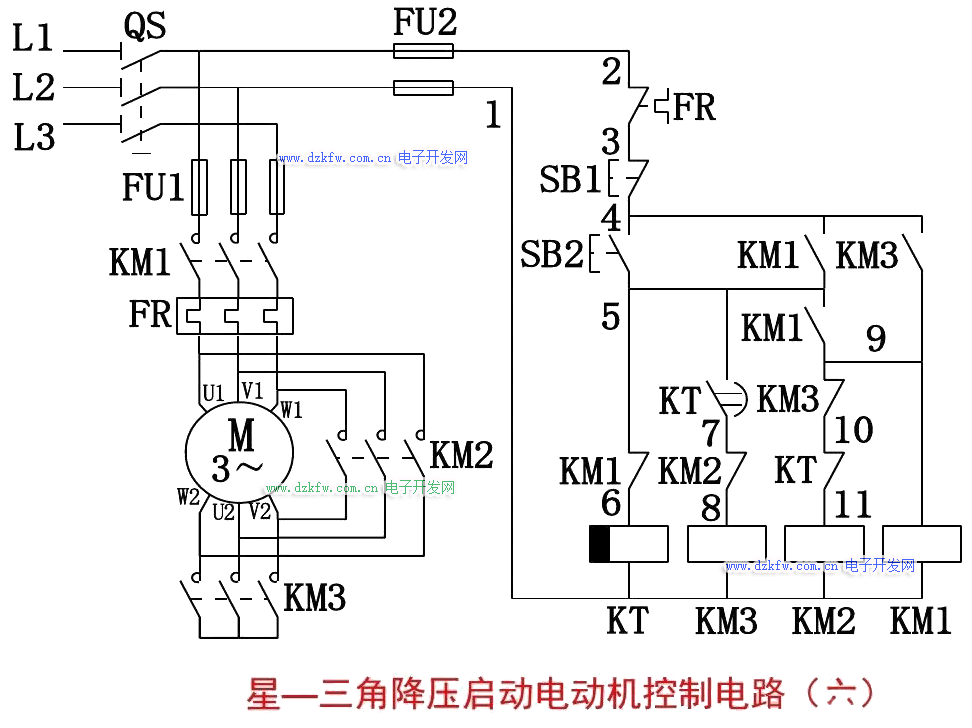

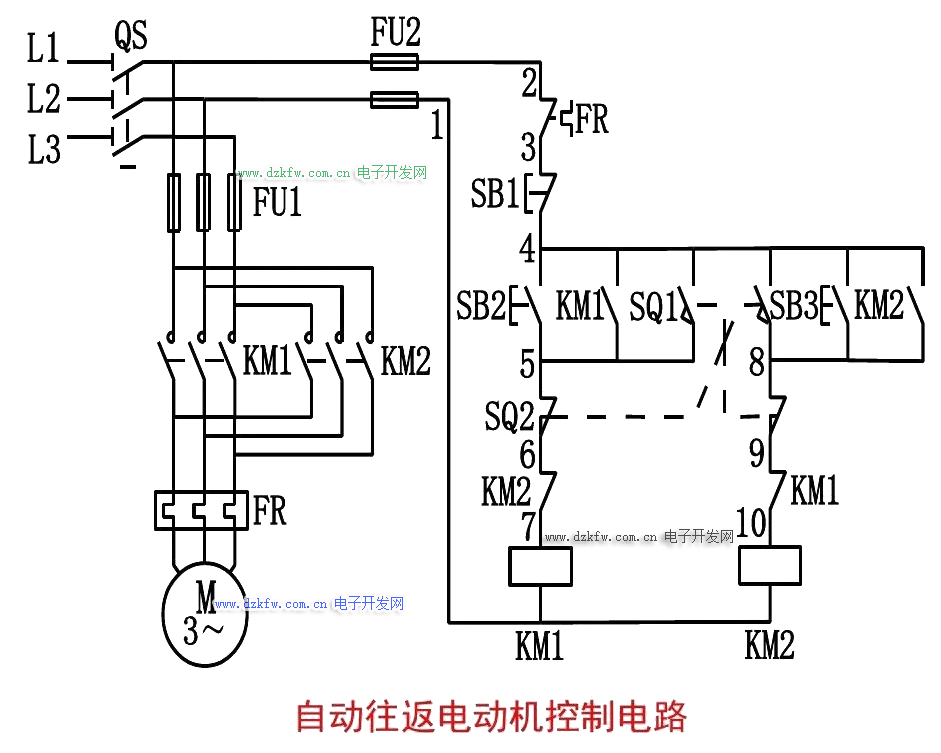

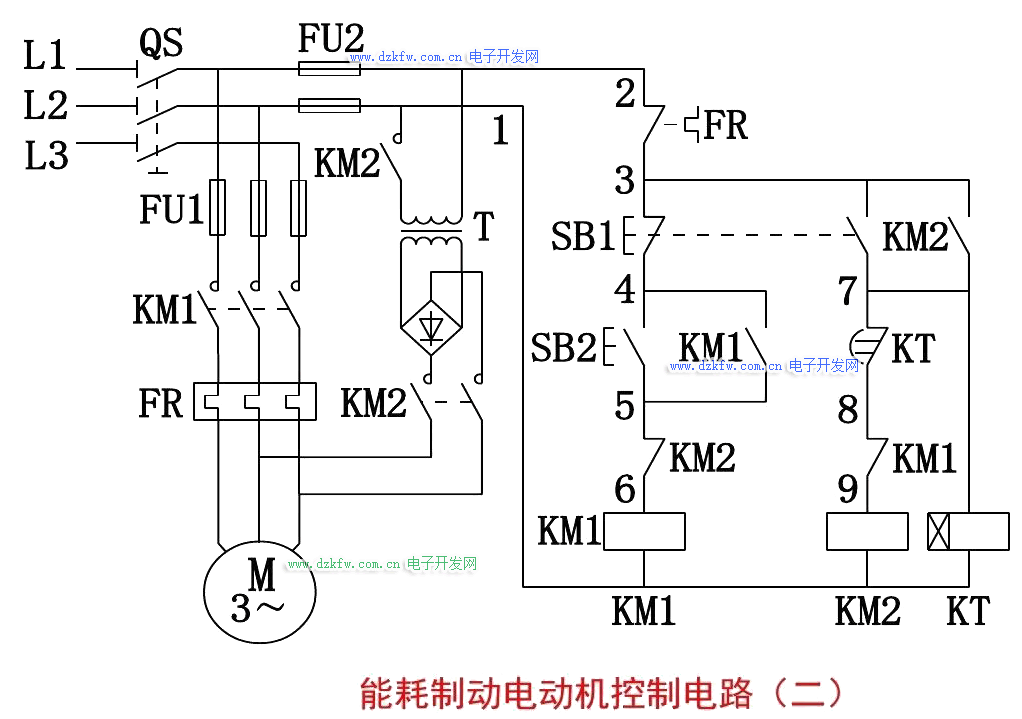

提起電路圖，相信電工技術人員都非常清楚，幾乎所有的電工師傅的學習都是從電路元件，電路圖開始的，可以妥妥的說：電路圖承載了電氣控制原理，詳細的記載了電路的接線方式和動作過程，對于電工初學者而言，電路圖至關重要，一般而言，電工初學者首先要從電路圖開始，看懂電路圖是第一步，之后才會進行接線，當然毫無疑問，電路圖對于電路故障的排查也是必備的，如果沒有電路圖，有時候就算是老電工去查故障，面對密密麻麻的配電盤接線，也會頭疼，這是很正常的現象，電路圖在電工技能的學習中非常重要今天我們就重點來看看中級電工常用的22個經典電路圖，全部看懂的就可以去考電工高級工了。
