會員注冊兩個基礎的電路一定要熟練：自鎖和互鎖

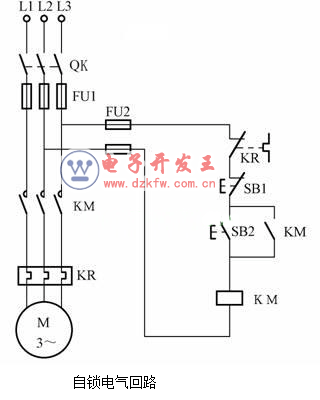

按下自復按鈕開關SB2以后，接觸器KM吸合。SB2復位以后，接觸器KM通過自身的常開點持續吸合，這就是自鎖。
要點：啟動按鈕并聯KM的常開點。

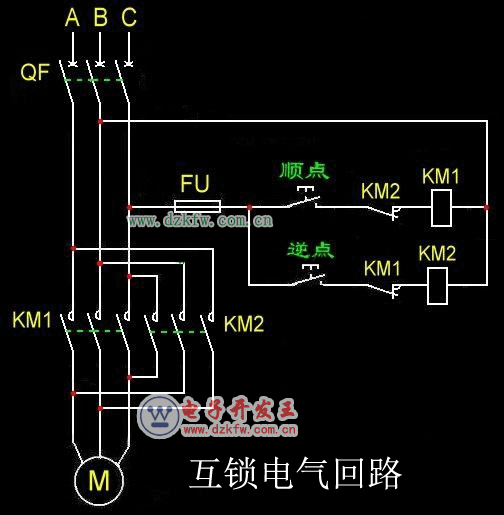

互鎖一般出現在正反轉電路中，為了避免2個接觸器同時吸合，2個接觸器之間必須電氣互鎖。
要點：KM2的常閉點串KM1的線圈，KM1的常閉點串KM2的線圈。

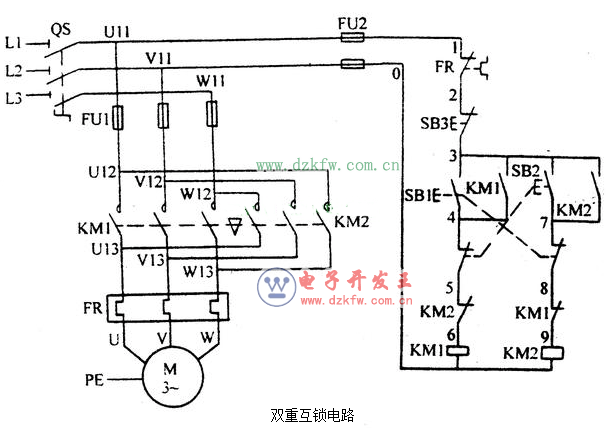

雙重互鎖控制電機的正反轉更加的安全，這個電路里包含KM1和KM2電氣互鎖，SB1和SB2機械互鎖，同時KM1和KM2都有自鎖的效果。
