舵機是一種位置（角度）伺服的驅動器，適用于那些需要角度不斷變化并可以保持的控制系統。目前，在高檔遙控玩具，如飛機、潛艇模型，遙控機器人中已經得到了普遍應用。本文首先介紹了舵機的組成及結構原理，其次介紹了舵機的控制及追隨性，最后介紹了舵機接線方法（三線接線法）以及安裝。

　　舵機是由什么組成，舵機的組成

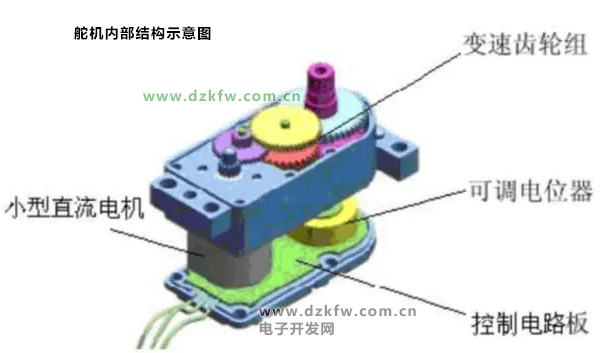

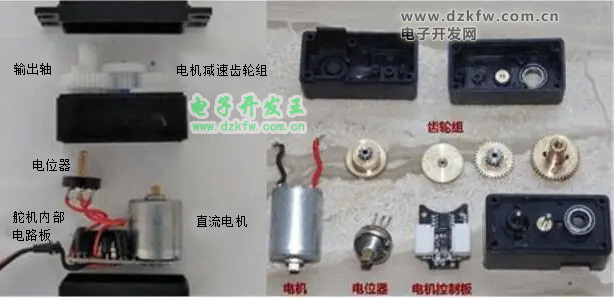

一般來講舵機主要由以下幾個部分組成，舵盤、減速齒輪組、位置反饋電位計、直流電機、控制電路等，如圖4、圖5所示。

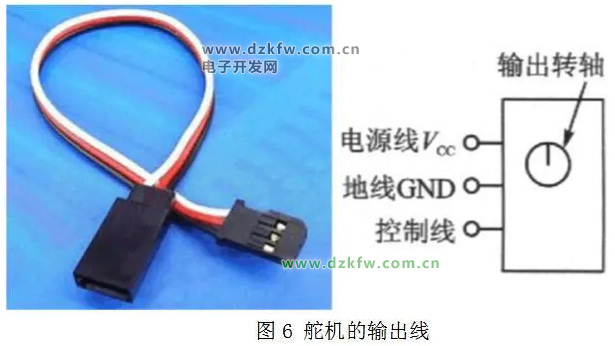

　　舵機的輸入線共有三條，如圖6所示，紅色中間，是電源線，一邊黑色的是地線，這輛根線給舵機提供最基本的能源保證，主要是電機的轉動消耗。電源有兩種規(guī)格，一是4.8V，一是6.0V， 分別對應不同的轉矩標準，即輸出力矩不同，6. OV對應的要大一些，具體看應用條件;另外一根線是控制信號線，Futaba 的一般為白色，JR的一般為桔黃色。另外要注意一點，SANWA的某些型號的舵機引線電源線在邊上而不是中間，需要辨認。但記住紅色為電源，黑色為地線，一般不會搞錯。


　　舵機的結構及原理

舵機安裝了一個電位器（或其它角度傳感器）檢測輸出軸轉動角度，控制板根據電位器的信息能比較精確的控制和保持輸出軸的角度。這樣的直流電機控制方式叫閉環(huán)控制，所以舵機更準確的說是伺服馬達，英文 servo.舵機組成： 舵盤、 減速齒輪、 位置反饋電位計、直流電機、 控制電路板等。


控制電路板接受來自信號線的控制信號，控制電機轉動，電機帶動一系列齒輪組，減速后傳動至輸出舵盤。舵機的輸出軸和位置反饋電位計是相連的，舵盤　轉動的同時，帶動位置反饋電位計，電位計將輸出一個電壓信號到控制電路板，進行反饋，然后控制電路板根據所在位置決定電機轉動的方向和速度，從而達到目標停止。

　　其工作流程為：控制信號→控制電路板→電機轉動→齒輪組減速→舵盤轉動→位置反饋電位計→控制電路板反饋。


　　舵機的控制及追隨性

　　舵機的控制一般需要一個20ms左右的時基脈沖，該脈沖的高電平部分一般為0.5ms-2.5ms范圍內的角度控制脈沖部分，總間隔為2ms。以180度角度伺服為例，那么對應的控制關系是這樣的：

　　0.5ms--------------0度；

　　1.0ms------------45度；

　　1.5ms------------90度；

　　2.0ms-----------135度；

　　2.5ms-----------180度；

　　舵機的追隨特性

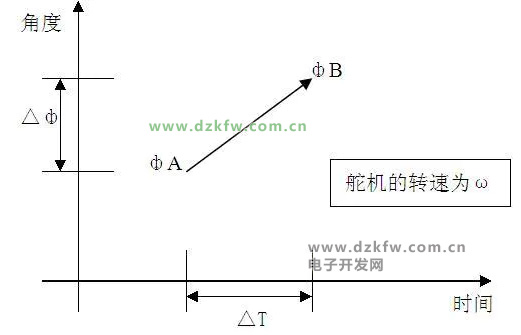

假設現在舵機穩(wěn)定在A點，這時候CPU發(fā)出一個PWM信號，舵機全速由A點轉向B點，在這個過程中需要一段時間，舵機才能運動到B點。



　　保持時間為Tｗ

　　當Tｗ≥△T時，舵機能夠到達目標，并有剩余時間；

　　當Tｗ≤△T時，舵機不能到達目標；

　　理論上：當Tｗ=△T時，系統最連貫，而且舵機運動的最快。

　　實際過程中ｗ不盡相同，連貫運動時的極限△T比較難以計算出來。

　　假如我們的舵機1DIV =8us，當PWM信號以最小變化量即（1DIV=8us）依次變化時，舵機的分辨率最高，但是速度會減慢。
