電子膨脹閥的介紹

電子膨脹閥是一種可按預設程序調節進入制冷裝置的制冷劑流量的節流元件。在一些負荷變化較劇烈或運行工況范圍較寬的場合,傳統的節流元件(如毛細管、熱力膨脹閥等)已不能滿足舒適性及節能方面的要求,電子膨脹閥結合壓縮機變容量技術已得到越來越廣泛的應用。

電子膨脹閥主要有四部分組成:

轉子：相當于同步電機的轉子，其連接閥桿控制閥孔開度大小。

定子：相當于同步電子的定子；其將電能轉為磁場驅動轉子轉動。

閥針（芯）：其受轉子驅動，端部呈錐形，上下移動進行流量調節。

閥體：一般采用黃銅制造。

電子膨脹閥吸氣過熱度控制 ：

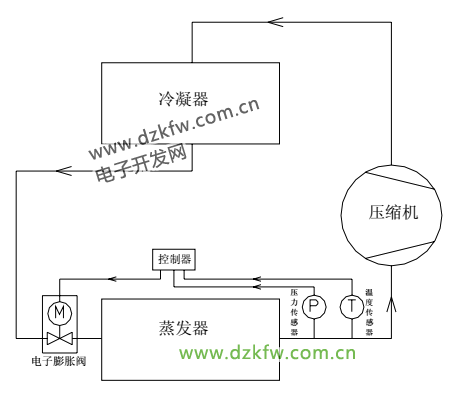

吸氣過熱度控制系統由電子膨脹閥、壓力傳感器、溫度傳感器、控制器組成，工作時，壓力傳感器將蒸發器出口壓力P1、溫度傳感器將壓縮機吸氣過熱度傳給控制器，控制器將信號處理后，隨后輸出指令作用于電子膨脹主閥的步進電機，將閥開到需要的位置。電子膨脹閥吸氣過熱度控制制冷系統原理圖如下圖所示：

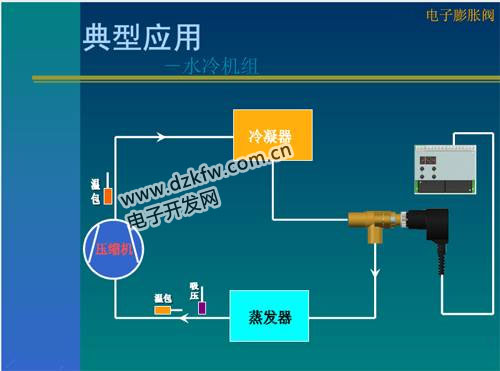

電子膨脹閥的優點：

電子膨脹閥從全閉到全開狀態其用時僅需幾秒鐘，反應和動作速度快，開閉特性和速度均可人為設定；電子膨脹閥可在10%--100%的范圍內進行精確調節，且調節范圍可根據不同產品的特性進行設定。

各個部件的作用

電子膨脹閥：負責根據接受到的脈沖信號控制膨脹閥開度，保證適量的供液量和合適過熱度。

壓力傳感器： 負責檢測蒸發壓力，并將蒸發壓力值轉變成4-20mA的電流信號。

溫度傳感器：可以根據溫度的不同電阻值也不同。

控制器： 控制器是該系統的核心器件，作用類似于人體大腦。控制器可以接受壓力傳感器送來的4－20mA電流信號，和溫度傳感器的電阻值信號。根據這些信號，通過內部的計算發出脈沖信號來控制電子膨脹閥的開度，保證系統供液量和過熱度。正常運轉時，控制器顯示系統的實際過熱度。

安裝與焊接注意事項

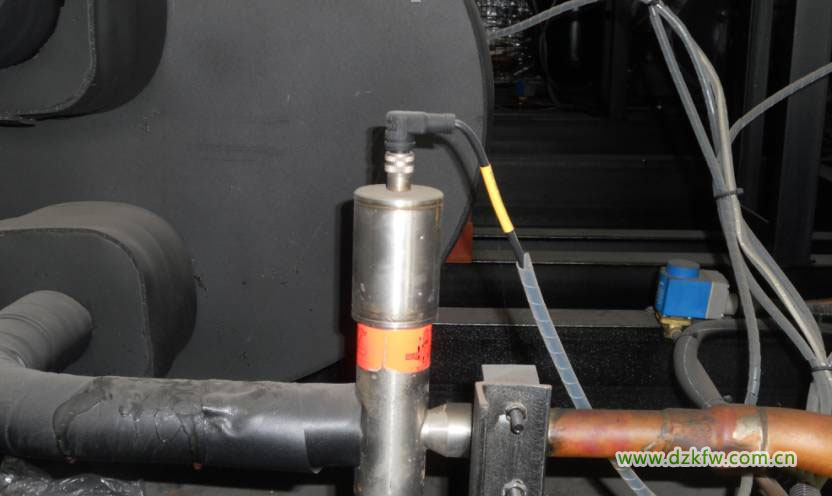

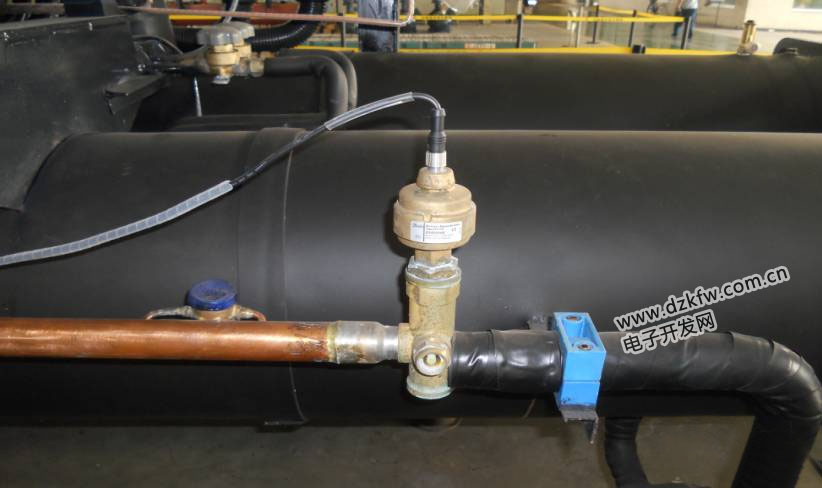

安裝電子膨脹閥時，應以閥體及線圈的斷面中心線為軸，且將線圈朝上。在對電子膨脹閥與過濾網焊接時，需對閥體進行冷卻保護，使閥主體溫度不超過120℃，并目防止雜質進入閥體內。

另外，火焰不要直對閥體，同時需向閥體內部充入氮氣，以防止產生氧化物。控制器的輸出電壓必須與線圈的指定電壓一致。如果所加電壓與指定電壓不符，會出現線圈燒毀，或閥針動作異常等故障。

電子膨脹閥系統調試

電子膨脹閥：安裝之前必須參考電子膨脹閥廠家的安裝指南，每一個電子膨脹閥包裝那都有一份安裝指南

控制器：按右圖連接對應電線，尤其注意電源符合要求

壓力傳感器：壓力傳感器接線必須牢固，壓力接口最好在水平銅管的上方，以免雜質堵塞。如果使用過渡銅管連接壓力接口，過渡銅管的長度應當盡量短。保證壓力傳感器固定牢固，以免運輸震動損壞傳感器。

溫度傳感器： 溫度傳感器必須牢固的緊貼管壁，并用保溫層可靠包裹，同時使用卡篐固定。最好在管道中焊接盲管。溫度傳感器應當僅僅感受吸氣溫度。溫度傳感器本省的長度如果不夠，續接的導線長度一般不得超過3米。

調試準備：檢查各個線路的連接是否符合對應文件的要求；各個部件固定是否正確，電源是否符合要求；給機組上電；控制器開機必須設定的參數。

結束語

節流機構為了節能降耗，應在不同工況、不同負荷下保證向蒸發器的供液量與蒸發負荷相匹配。節能的途徑是及時地控制過熱度（控制液位），實時有效地調節流量。電子膨脹閥在過熱度控制（液位控制）、流量調節均優于傳統的節流機構，而且反應速度更快、調節范圍更廣，節能效果更加顯著，有廣闊的應用前景。
