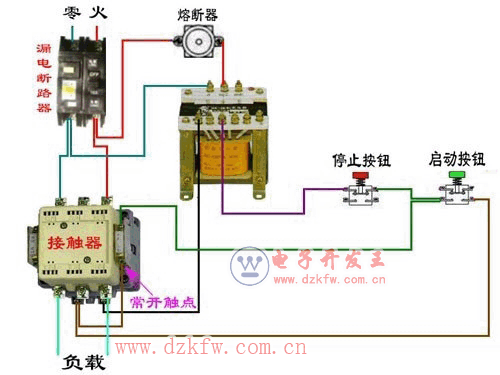

一：急停按鈕開關與熔斷器，線圈，漏電斷路器，接觸器進行電路操作時的接線圖

二：急停按鈕開關配合熔斷器，接觸器時的接線圖（最簡單的情況）

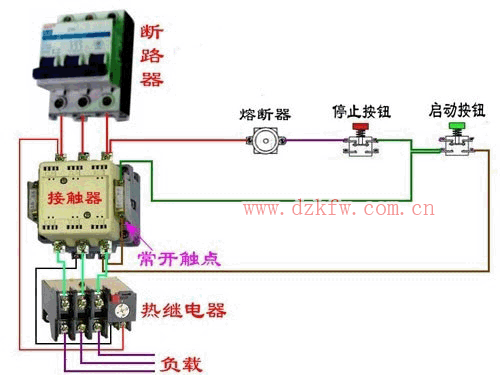

三：急停按鈕，熔斷器，接觸器，熱繼電器一起使用時接線示意

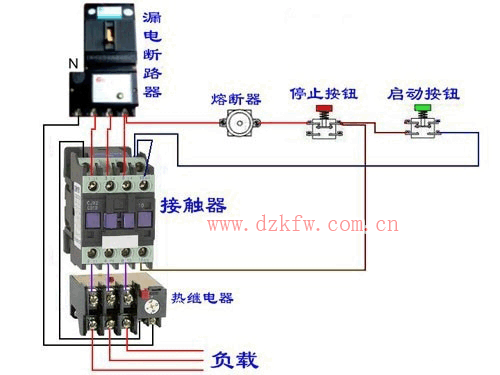

四：急停開關，漏電斷路器，接觸器，熱繼電器操作線路控制

需要說明的是，以上圖片中的電器僅為隨機選取，可以根據需要進行替換。對于按鈕開關，需要根據不同的安裝尺寸進行選擇，如LAY3-11TS急停開關。 設備上急停按鈕觸點有使用常開觸點（尤其在一些plc輸入上）的，也有使用常閉觸點的。因此，經常有人問起，急停按鈕到底使用常閉觸點，還是使用常開觸點。本人認為，在設計中，在使用急停的場合還是要盡量使用常閉觸點。原因如下：
1.從動作時間上來說
    常閉觸點由閉合到斷開的時間要比常開觸點由自然狀態到閉合的時間短的多。也許你要說，哪能少多少呀？這么短的時間無所謂。但我要說，這在發生危險需要急停時，尤為重要。這時，再短的時間，哪怕毫秒級甚至是微秒級的時間也是非常重要的。要知道，事故就是在很短的時間內發生的。你可以想一想，在這么短的時間內，你使用常開觸點可能沒把機器停住或斷開開關，造成了重大機器損壞或人身傷亡事故。但使用常閉觸點就有可能把機器停止或讓人觸電時間短一些，避免這一切的發生。
2.從按鈕機構上來說
    我們知道，急停按鈕無論是常閉還是常開觸點，在不按到位（按到底）的情況下，會重新彈起來，從而使動作使效。使用常開觸點時，在急停按鈕未按到位時，急停是未起到任何作用的（因常開觸點未閉合）；而使用常閉觸點時就不一樣了，無論急停按鈕按沒按到位，只經觸點動作了，急停就起作用了。
3.從其控制線路上來說
    不用多說，急停按鈕最基本的作用就是在緊急情況下的緊急停車，避免機械事故或人身事故。但是，由于機器的長時間運行，線路尤其是急停線路部分，有可能造成故障斷路。這時，如果急停按鈕使用常開觸點，急停部分的線路故障就會發現不了，如果到時用急停按鈕的時候再發現就已經晚了。而用常閉觸點時，當急停部分的線路發生故障時，最多會造成機器的停車，損失會相對小些。
正是基于以上幾點原因，在設計電氣控制系統時，急停按鈕最好還采用常閉觸點。
