交流接觸器是一種中間控制元件，可頻繁的通、斷線路，以小電流控制大電流。與熱繼電器配合起來使用，還能對負載設備起到一定的過載保護作用。跟人手動分、合閘電路相比，交流接觸器效率更高、可以靈活運用，并同時分、合多處負載線路，還有自鎖功能，通過手動短接吸合后，就能進入自鎖狀態持續工作。

　　交流接觸器結構圖解

　　交流接觸器主要由電磁系統、觸頭系統、滅弧裝置及輔助部件等組成。

　　1、電磁系統。交流接觸器的電磁系統主要由線圈、鐵心（靜鐵心）和銜鐵（動鐵心）三部分組成。其作用是利用電磁線圈的通電或斷電，使銜鐵和鐵心吸合或釋放，從而帶動動觸頭與靜觸頭閉合或分?jǐn)啵瑢?shí)現接通或斷開電路的目的。

　　2、觸頭系統。交流接觸器的觸頭按接觸情況可分為點接觸式、線接觸式和面接觸式三種，分別如圖1（a）、（b）和所示。按觸頭的結構形式劃分，有橋式觸頭和指形觸頭兩種，如圖2所示。

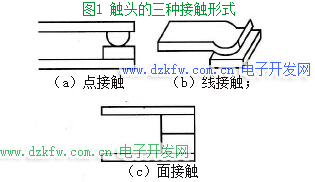

　　圖1 觸頭的三種接觸形式

　　（a）點接觸；（b）線接觸； （c）面接觸

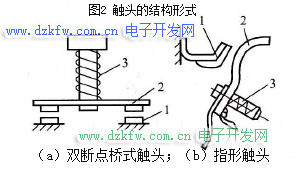

　　圖2 觸頭的結構形式

　　（a）雙斷點橋式觸頭；（b）指形觸頭

　　1-靜觸頭；2-動觸頭；3-觸頭壓力彈簧

　　3、滅弧裝置。交流接觸器在斷開大電流或高壓電路時，在動靜觸頭之間會產生很強的電弧。電弧是觸頭間氣體在強電場作用下產生的放電現象。電弧一方面會灼傷觸頭，減少觸頭的使用壽命；另一方面會使電路切斷時間延長，甚至造成弧光短路或引起火災事故。觸頭開合過程中的電壓越高、電流越大、弧區溫度越高，電弧就越強。低壓電器中通常采用拉長電弧、冷卻電弧或?qū)㈦娀》殖啥喽蔚却胧�，促使電弧盡快熄滅。在交流接觸器中常用的滅弧方法有以下幾種：

　　1）雙斷口電動力滅弧。該種滅弧裝置如圖3 （a）所示。這種滅弧方法是將整個電弧分割成兩段，同時利用觸頭回路本身的電動力F把電弧向兩側拉長，使電弧熱量在拉長的過程中散發、冷卻而熄滅。容量較小的交流接觸器，如CJ10 - 10型等，多采用這種方法滅弧。

　　2）縱縫滅弧。該種裝置如圖3 （b）所示，由耐弧陶土、石棉水泥等材料制成的滅弧罩內每相有一個或多個縱縫，縫的下部較寬以便放置觸頭，縫的上部較窄，以便壓縮電弧，使電弧與滅弧室壁有很好的接觸。當觸頭分?jǐn)鄷r(shí)，電弧被外磁場或電動力吹入縫內，其熱量傳遞給室壁，電弧被迅速冷卻熄滅。額定電流在20A以上的CJ10系列均采用這種滅弧方法。

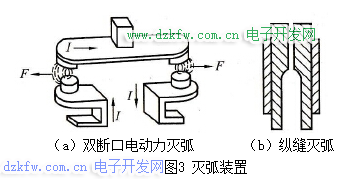

　　圖3 滅弧裝置

　　（a）雙斷口電動力滅弧；（b）縱縫滅弧

　　3）柵片滅弧。柵片滅弧裝置的結構及工作原理如圖4所示。金屬柵片由鍍銅或鍍鋅鐵片制成，插在滅弧罩內，各片之間相互絕緣。當動觸頭與靜觸頭分?jǐn)鄷r(shí)，在觸頭間產生電弧，電弧電流在其周?chē)�產生磁場。由于金屬柵片的磁阻遠小于空氣的磁阻，因此電弧上部的磁通容易通過金屬柵片而形成閉合磁路，這就造成了電弧周?chē)�空氣中的磁�?chǎng)上疏下密。這一磁場對電弧產生向上的作用力，將電弧拉到柵片間隙中，柵片將電弧分割成若干個串聯的短電弧。每個柵片成為短電弧的電極，將總電弧壓降分成幾段，柵片間的電弧電壓都低于燃弧電壓，同時柵片將電弧的熱量吸收散發，使電弧迅速冷卻，促使電弧盡快熄滅。CJ0 -40型等容量較大的交流接觸器多采用這種方法滅弧。

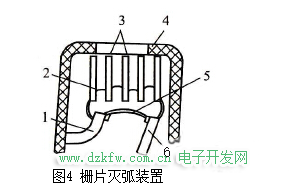

　　圖4 柵片滅弧裝置

　　1-靜觸頭；2-短電弧；3-滅弧柵片；4-滅弧罩；5-電弧；6-動觸頭

　　4）輔助部件。交流接觸器的輔助部件有反作用彈簧（線圈失電時使觸頭復原）、緩沖彈簧（線圈得電銜鐵吸合時減小沖擊力）、觸頭壓力彈簧（觸頭吸合時增加壓力，減小接觸電阻）、傳動機構及底座、接線柱等。

　　交流接觸器工作原理及選型，交流接觸器的滅弧

　　交流接觸器的主要工作是接通和斷開用電器的電路。之所以用兩種觸頭是為了減少因通斷瞬間產生電弧的損害，延長主觸頭的壽命。輔助觸頭更換比較容易，價格也便宜。（主輔觸頭分別動作的時間差及小，故不會影響用電器工作。

　　如：吸合時，輔助觸頭先吸合通過小電流，主觸頭吸合時就不會產生較大的電弧了。斷開時主觸頭先斷開，這時輔助觸頭還有電流流過，在主輔頭斷開時就不會有產生較大的電弧了。

　　1、交流接觸器的工作原理：

　　當線圈通電時，靜鐵芯產生電磁吸力，將動鐵芯吸合，由于觸頭系統是與動鐵芯聯動的，因此動鐵芯帶動三條動觸片同時運行，觸點閉合，從而接通電源。當線圈斷電時，吸力消失， 動鐵芯聯動部分依靠彈簧的反作用力而分離，使主觸頭斷開，切斷電源。

　　2、交流接觸器的選型：

　　（1）持續運行的設備。接觸器按67-75%算。即100A的交流接觸器，只能控制最大額定電流是67-75A以下的設備。

　　（2）間斷運行的設備。接觸器按80%算。即100A的交流接觸器，只能控制最大額定電流是80A以下的設備。

　　（3）反復短時工作的設備。接觸器按116-120%算。即100A的交流接觸器，只能控制最大額定電流是116-120A以下的設備。
