簡單的點動電路，和交流接觸器的圖形符號

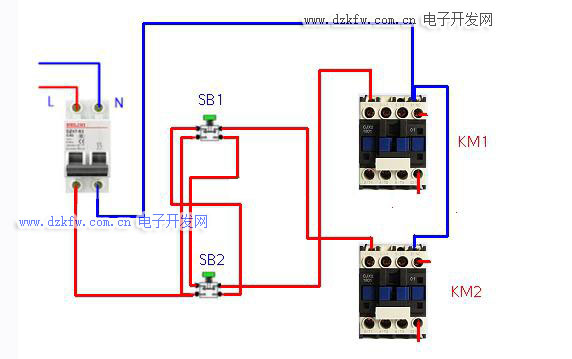

這是實物，切勿用于正反轉線路
點動是最基礎的，兩個接觸器的點動是不能用于電機的正反轉線路的。


這個是接觸器的互鎖


互鎖常用于控制電機的正反轉
這個常用在接觸器的正反轉線路中，但是不夠完美，因為未知的一些因素偶爾還是會發生短路故障。
接續看下面的圖解。


這個是按鈕的互鎖


接觸器還是正常接線，按鈕接成互鎖


兩個接觸器互鎖，每個接觸器可以自鎖
這個用到控制電機正反轉很適合，因為每個接觸器都有自鎖。而且兩個接觸器和按鈕又是互鎖狀態，非常安全。


這個也是兩個接觸器互鎖
我們再分析下這個圖：兩個接觸器是互鎖的，當按鈕A按下，接觸器A自鎖，同時接觸器A的輔助常閉觸點斷開，所以再按下按鈕B是沒有反應的，只能有一個自鎖，很適合用于電機正反轉線路。同時正反轉啟動各有兩組開關，可以實現異地控制。

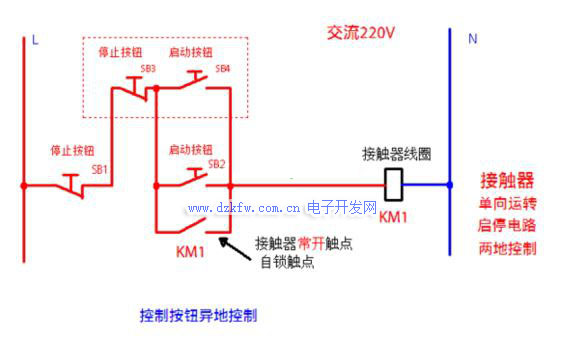

這個是個簡單的異地控制
我們再講下異地控制的技巧：停止按鈕串聯，啟動按鈕并聯。


這個是順序啟動
我們看圖：接觸器A自鎖以后，接觸器A的常開點變成了閉合狀態，這樣接觸器B才可以啟動。這個應用也很廣泛，有的設備需要先潤滑以后才能啟動，就需要這種順序啟動控制。


同上，三個順序啟動控制


這是三個簡單的自鎖
這三個自鎖電路里，停止按鈕的位置是不同的，但是無論怎么變換位置，記住，停止按鈕肯定是串到接觸器線圈上的。

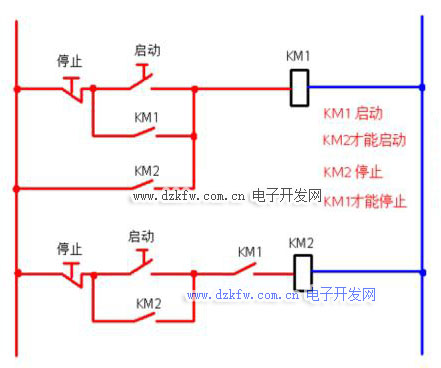

順序啟動停止

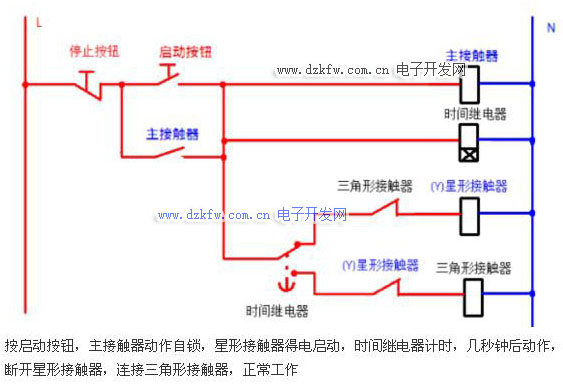

星三角啟動的控制線路


往返小車，很經典的電路
我發布的順序大體是從簡單到復雜
