會員注冊在點動電路的基礎上增加一個停止按鈕，如下圖所示，這個就是最簡單的自鎖控制，也就是我們常見的電動機啟保停控制電路。接線的要點在于啟動按鈕，啟動按鈕的常開觸點和交流接觸器的輔助常開觸點并聯即可。按下啟動按鈕，交流接觸器得電吸合，同時接觸器的輔助常開點閉合，松開啟動按鈕，接觸器通過自身的輔助常開觸點持續給線圈供電形成自鎖，按下停止按鈕，接線器失電。
▲基本的起保停電路接線圖

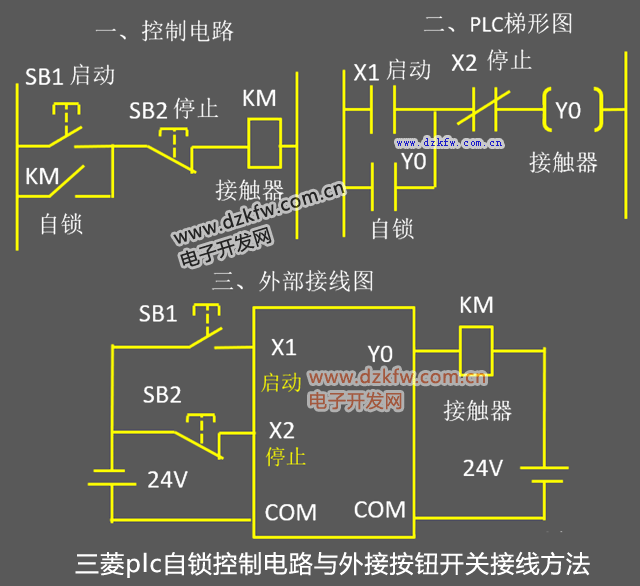

▲三菱plc自鎖控制電路與外接按鈕開關接線方法
三菱plc自鎖控制電路與外接按鈕開關接線方法
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2025/4/5
Tags：自鎖電路,三菱plc,梯形圖
