三菱/信捷 PLC PLSY/DPLSY 無加減速時間變化的單向定量脈沖輸出 指令詳解

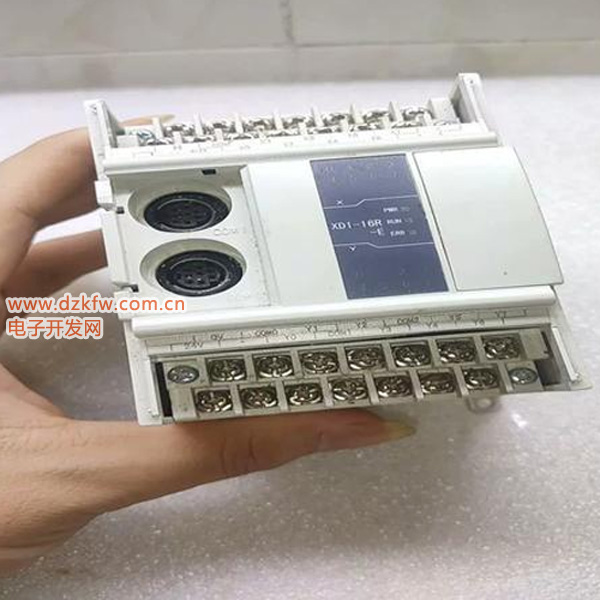

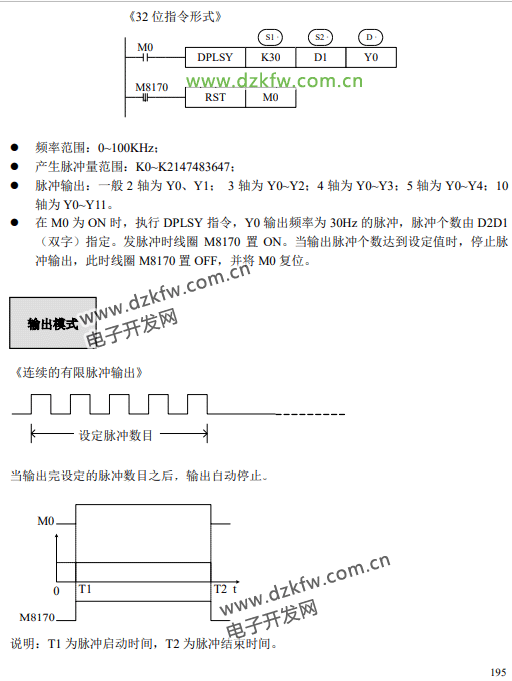

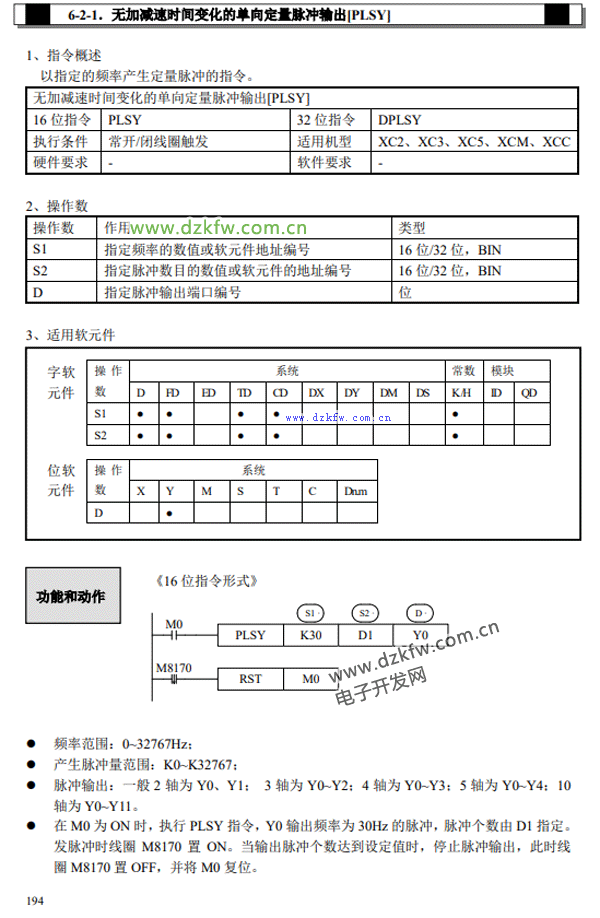

指令格式 PLSY [S1 S2 BIT ] 16位脈沖輸出指令

DPLSY [S1 S2 BIT] 32位脈沖輸出指令

S1:脈沖輸出頻率

S2:脈沖輸出數據

BIT：輸出的端口

程序樣例

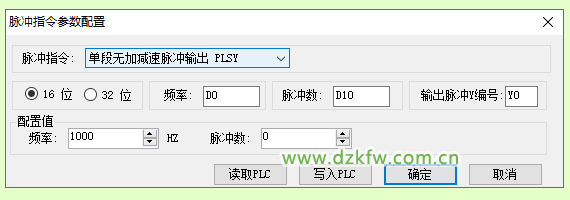

上述為程序樣例 S1=D4000 S2=D100 BIT1 =Y0 BIT2 =Y1

第一段頻率 D0 頻率數量K1000

第一段脈沖 D10 脈沖數量K20000

程序執行 脈沖指令位M8170接通 當脈沖輸出完畢 位M8170由ON變OFF

雙字D8170 存儲累計輸出的脈沖輸 雙子D8190存儲當前指令輸出的脈沖數

///////////////////////////詳細說明///////////////////////////////////

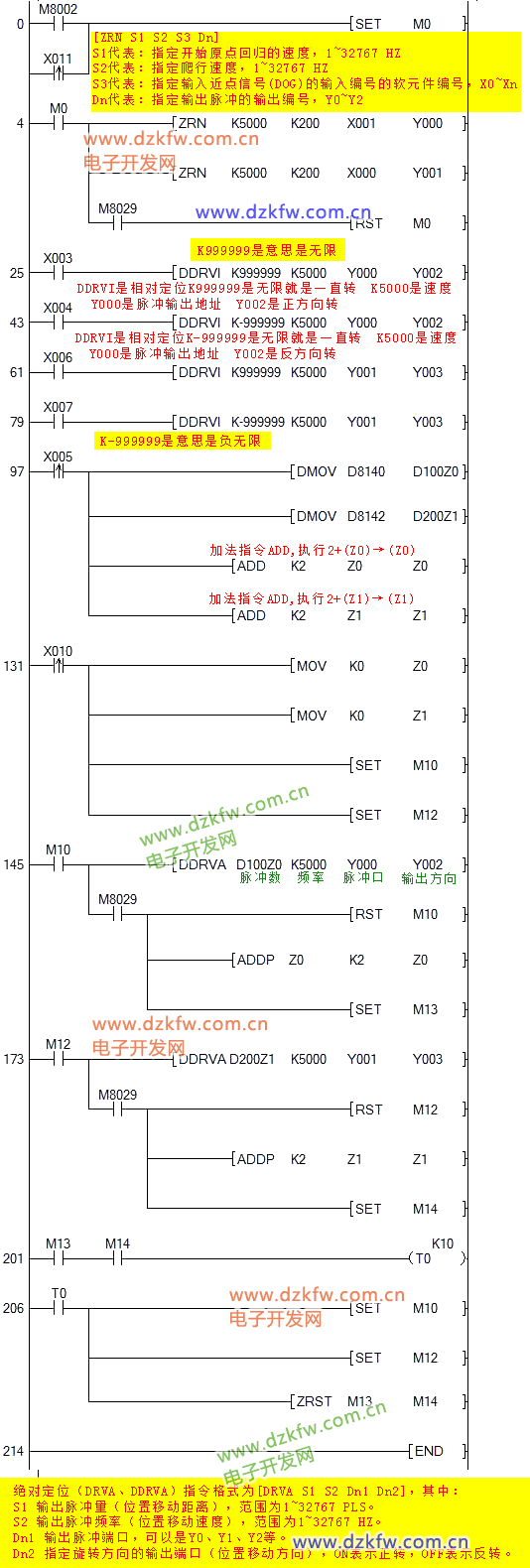

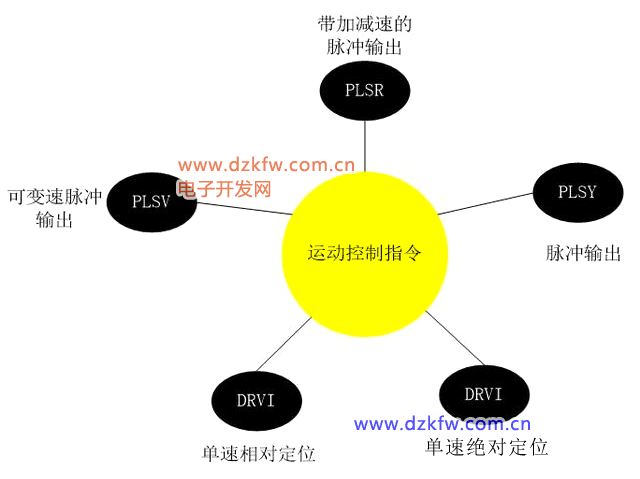

1、三菱PLC運動控制指令的對比、使用，PLSY、PLSR、PLSV、DRVI、DRVA  m.simpaso.com/Article/MITSUBISHI/10020.html
