滾筒式洗衣機具有洗滌范圍廣、洗凈度高、容量大、耗水量小、被洗滌的衣物不纏繞、不打結、磨損率小的優點。滾筒式洗衣機的洗滌是以滾簡提升衣物,利用衣物自重跌落機中沖刷和浸泡洗滌為主。

什么是滾筒洗衣機？

其實所謂的滾筒洗衣機，主要就是由于洗衣機內一個橫向放置的滾筒，也就是不銹鋼內筒。通過內筒的旋轉來洗滌衣物。所以稱之為滾筒洗衣機。

①、工作原理

滾筒洗衣機模仿的是棍棒捶打衣物的洗滌原理。這點與傳統的在河邊洗衣服非常類似。

像以前沒有洗衣機的時候，很多家庭都是在河邊洗衣服，用木棒敲打衣服，把衣服洗干凈。滾筒洗衣機就是按照這個原理來工作的。

②、組成結構

滾筒洗衣機主要是包含了不銹鋼的內筒，然后上面是機械程序的控制器以及洗衣機的外殼。

在內部配上若干笨重的水泥塊來組成滾筒洗衣機。所以滾筒洗衣機一般都是非常沉重的。

③、工作過程

滾筒洗衣機在洗衣服的時候，是依靠滾筒的旋轉產生巨大的離心力，然后將衣服來回摔打洗滌衣物。

其實說白了就是依據離心力做重復運動，之后再加上洗衣粉和水的共同作用來洗滌衣物。

一、滾筒洗衣機基本結構

全自動滾筒式洗衣機基本結構從整體上可分為洗滌部分、傳動部分、操作部分、支承部分、給排水系統和電氣部分。

1.洗滌部分

洗滌部分主要由內筒(滾筒)、外筒(盛水筒)、內筒叉形架、轉軸、外筒叉形架、軸承等組成。

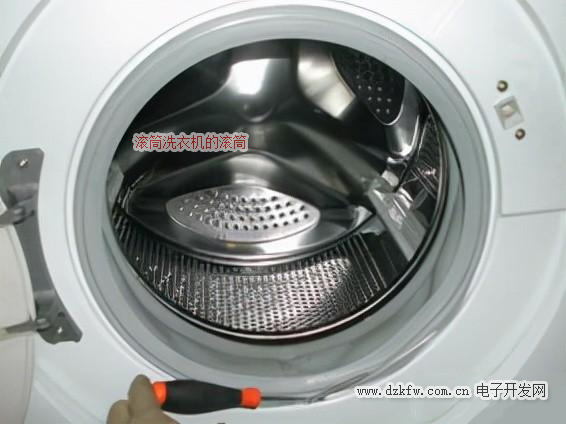

內筒的主要作用是用來盛裝洗滌和脫水的衣物。由圓桶、前蓋、后蓋等構成。圓桶的圓周壁上布滿直徑為4mm的圓孔。前蓋中心有一個大圓孔，衣物由此孔投入。桶內壁沿軸向有三條凸筋，稱為提升筋，主要用來在內筒轉動時舉起衣物和增大衣物與筒壁的摩擦，產生拋擲、搓洗動作。內筒的叉形架、軸套被鑄成一體，然后用螺栓固定于內筒后端面上，用來支持內筒。

外筒是用來盛放洗滌液和水的容器，同時還對雙速電動機、加熱器、溫控器、減震器等部件起支承作用，由筒體、前蓋、后蓋和外筒叉形架組成。外筒叉形架中心孔外面還有軸承支架與之相連，內筒主軸穿過外筒叉形架中心孔后，再穿過軸承支架的軸承內孔，然后在軸端安裝上大皮帶輪。大皮帶輪通過皮帶與電動機皮帶輪相連，當電動機運轉時，內筒轉動。

2.動力與傳動部分

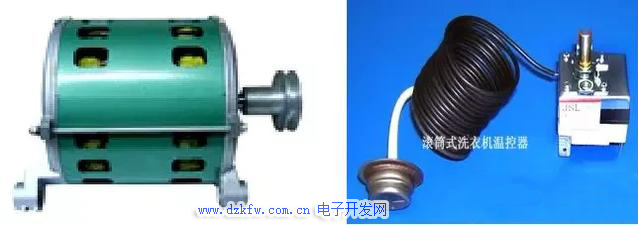

全自動滾筒式洗衣機由雙速電動機做為驅動內筒的動力,傳動部分由大小帶輪、三角帶等構成，如圖3-23a所示。雙速電動機為單相異步電容運轉型電動機，有兩套繞組裝在同一定子上，圖3-23C是雙速電動機的外形照片。脫水時，接通2極繞組，電動機轉速可達3000r／min；洗滌時，接通低速線圈12極繞組，電動機轉速僅有500r／min。這樣通過皮帶傳動減速就可以得到350r／min左右的脫水速度和55r／min左右的洗滌、漂洗速度。

3.操作部分

主要由操作盤和前門結構組成。洗衣機的操作部件都裝配在操作盤上，通常由前面板、程序標牌、琴鍵開關及指示燈、程控器旋鈕等組成。洗衣機前門主要由玻璃窗、門手柄、手柄按鈕、門開關、門開關抓鉤等組成。

4.支承部分

支承部分由拉伸彈簧、彈性支承減震器、外箱體及底腳等組成。洗衣機外筒采用整體吊裝形式，上部采用4個拉伸彈簧，將外筒吊裝在箱體的四個頂角上，外筒底部采用了兩個彈性支承減震器支承在箱體的底部。這樣的彈性連接，使外筒的震動通過上部的拉伸彈簧和下部的減震器得以衰減，這樣洗衣機工作時，特別是脫水高速旋轉時具有足夠的穩定性。

5.給排水系統

全自動滾筒式洗衣機進水系統除包括有進水電磁閥等部件外，還包括洗滌劑盒。洗滌劑盒分格裝著洗衣粉、漂白劑、軟化劑和香料，在程序控制器的作用下，隨著水流自動沖進筒內。進水電磁閥的基本結構和波輪式洗衣機相同。

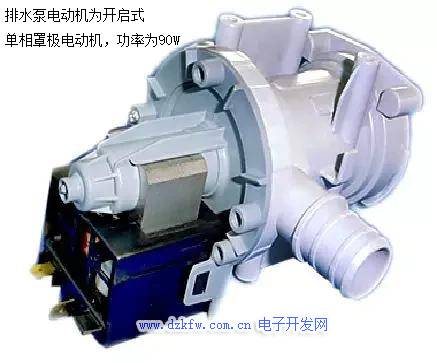

滾筒洗衣機一般采用上排水方式，采用排水泵排水。排水泵電動機為開啟式單相罩極電動機，功率為90W，排水泵揚程為1.5m左右，排水量為25L／min，一般安裝在洗衣機外箱體內右后下方。

6.電氣部分

全自動滾筒式洗衣機的電氣部分由程控器、水位開關、加熱器、溫控器、門開關和濾噪器等基本電器部件組成。

滾筒式全自動洗衣機整個工作過程是由程控器來實現的，洗衣機的所有指令和動作過程都是由程控器統一指揮。

水位開關又稱壓力開關,在多數滾筒式洗衣機上使用的是雙水位開關，能夠控制兩種水位。

加熱器用來加熱洗滌水，它是一只水浸式管狀加熱器，為一種封閉式電熱元件，加熱器功率一般為0.8～2.0kW。

溫控器的作用是控制洗滌液的溫度，通常控制在40℃～60℃。

門開關是安裝在洗衣機前門內側的微動電源開關，它串接在電源電路中，洗衣機門打開時，門開關斷開，起到保護操作者安全的作用。

二、滾筒洗衣機控制原理

全自動滾筒式洗衣機工作過程的控制可分為時間控制與條件控制兩種方式。

時間控制是指滾筒每次進水、加溫、正反向運轉洗滌、排水、脫水、結束等程序的編排與時間有關的控制。

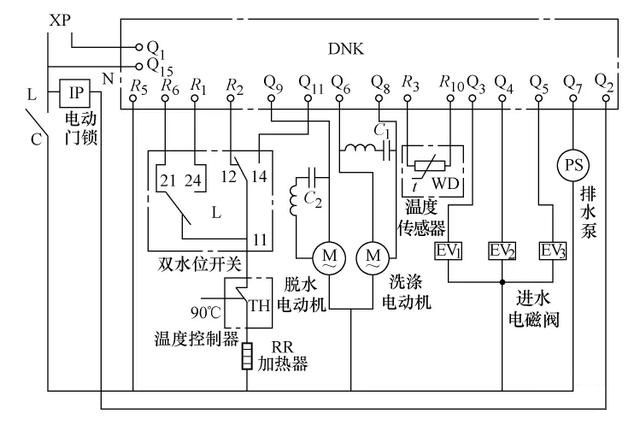

條件控制是洗衣機工作狀態的改變有一定條件限制的控制。如進水時，水位未達到額定水位，條件不具備，則水位開關不動作；上一個程序未完成，則不能進入下一個程序等。控制電路主要由微電腦控制器(DNK)、雙水位開關(L)、溫度傳感器(WD)、加熱器(RR)、電動機(M)、進水閥(EV)、排水泵(PS)、溫度控制器(TH)、電動門鎖(IP)等組成。
